3.1.2. Trình thử ST

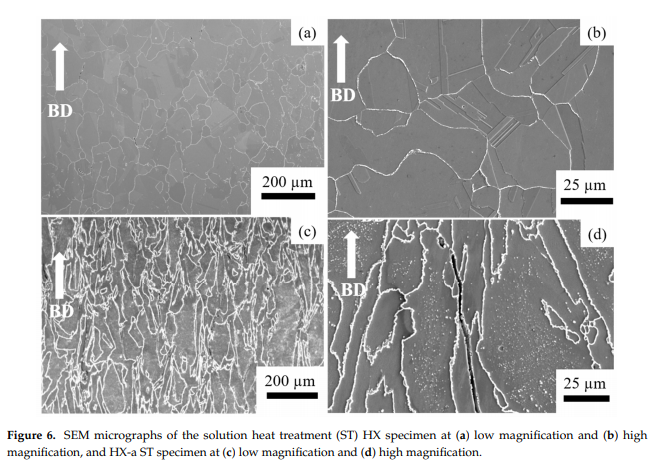

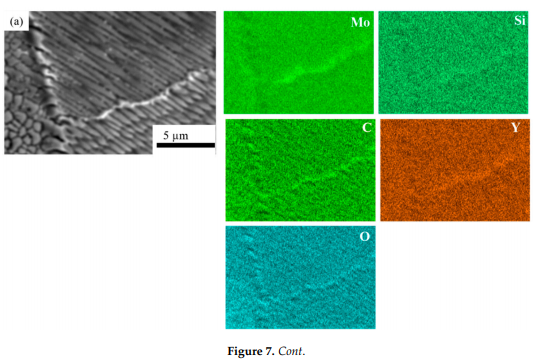

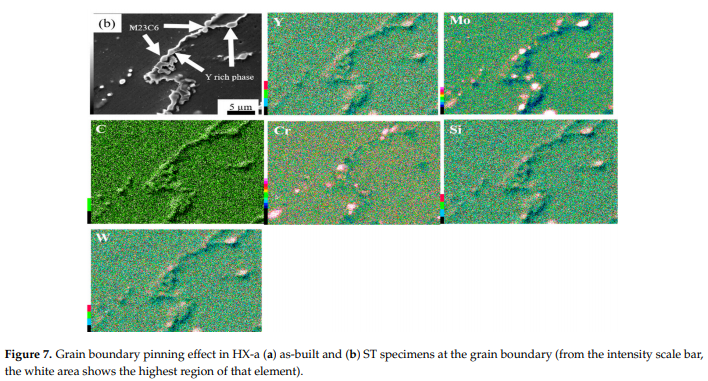

Lớp 6 hiển thị vi đồ SEM sau chế độ nóng ST.Biên giới của các hồ bơi nấu chảy và cấu trúc dendric đã biến mất.Mẫu HX ST đã được mô tả đúng màu da hạch với độ phóng đại thấp hơn (theo chữ 6a).Mẫu vật đó cũng cho thấy rất nhiều cặp sinh đôi ở góc độ phóng đại cao hơn.Vì HX-một mẫu, mẫu ST'817;s thóc morphology tương tự với the of the as-mẫu xây dựng (phần 6c).Hai sự khác biệt chính giữa mẫu HX và mẫu HX-một mẫu sau khi điều trị với ST: ở phía sau, giới hạn hạt trở nên dày hơn với carbide, và các carbide nhỏ được hình thành bên trong thóc (E. 6d).Trong cái trước, mặt khác, không có carbine được nhìn thấy bên trong ngũ cốc, và ranh giới thóc lúa còn nhỏ hơn ranh giới của HX.-một mẫu ST (E. 6B).Chúng tôi đã thực hiện phân tích SEM của HX-là như-mẫu được xây dựng ở ranh giới thóc;Kết quả được trình bày theo Phần 7a.M6C, Sif, và YC được tạo ra ở biên giới ngũ cốc.Những khẩu carbide này ở biên giới thóc phải đóng được ranh giới trong suốt quá trình điều trị nhiệt độ dung dịch.Chúng tôi đã đắp đắp đắp đắp.-Phân tích SEM ở biên giới hạt ở HX-mẫu ST.Hình 7b hiển thị Xương-Tiểu thư SEM của HX-mẫu ST.MC (Si, Y), Mo, W)6C, và carbide C23C6 được hình thành ở biên giới thóc.Những thứ này chủ yếu dẫn đến hiệu ứng đính viền hạt dẫn đến việc duy trì màu da của ngũ cốc mùa thu.Không.

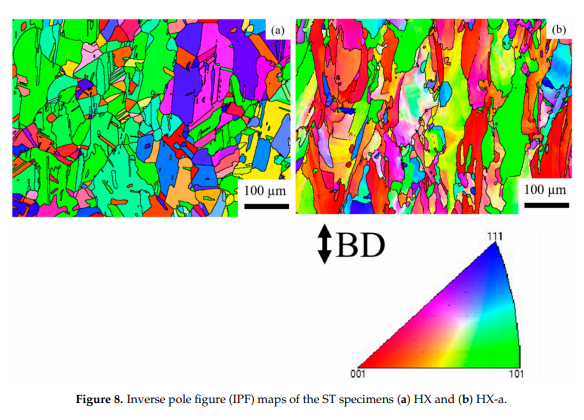

Hình số 8 hiển thị IPO của HX và HX.-mẫu thử với tình trạng ST.Sau lần điều trị nhiệt độ giải pháp, mẫu HX hiển thị các hạt cân bằng và hướng là ngẫu nhiên (hình số 8a).Hầu hết các hạt có hướng đi dọc (hình số 8a).Tuy nhiên, HX-một mẫu có vẻ giống với HX-là như-mẫu xây dựng (hình nộm 5b).có nghĩa là, nó có một màu xám của ngũ cốc và một nửa các hạt vẫn còn ở đó.<100>Hướng (Hình) 8b.

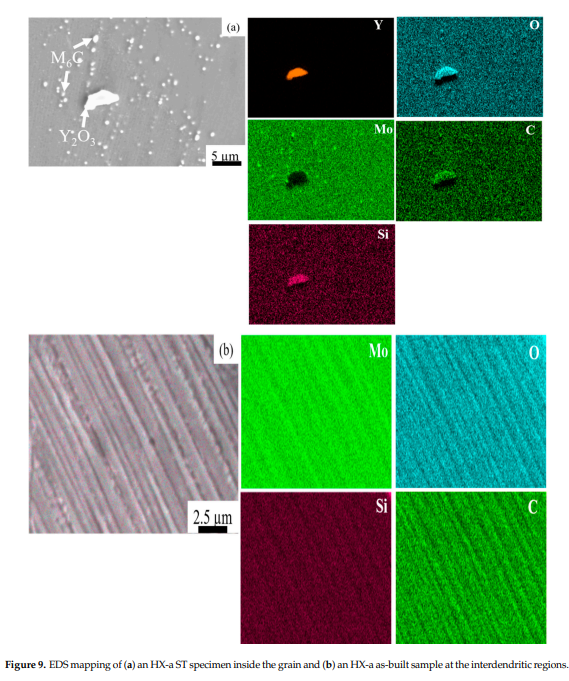

NameBức 9a hiển thị bản đồ EDS của HX-một mẫu ST, mà chỉ ra Mo-Súng carbide giàu có trong thóc.Ở đó cũng có một khối u oxy và oxy.-có chứa C bên trong hạt (thấy hình A9a).Để tìm lý do cho việc tích tụ các carbine ở khu vực tương tự sau nhiệt giải pháp, chúng tôi đã thực hiện bản đồ EDS tại khu vực tương tự của HX.-là như-mẫu xây dựng (Hình 9b).tại các khu vực mít-tinh, Mo, Si, C và O bị phân biệt.Vật thể 2021, 14, x CHO PER RESIW 8 của tư liệu 9a hiển thị bản đồ EDS của HX-một mẫu ST, mà chỉ ra Mo-Súng carbide giàu có trong thóc.Ở đó cũng có một khối u oxy và oxy.-có chứa C bên trong hạt (thấy hình A9a).Để tìm lý do cho việc tích tụ các carbine ở khu vực tương tự sau nhiệt giải pháp, chúng tôi đã thực hiện bản đồ EDS tại khu vực tương tự của HX.-là như-mẫu xây dựng (Hình 9b).tại các khu vực mít-tinh, Mo, Si, C và O bị phân biệt.

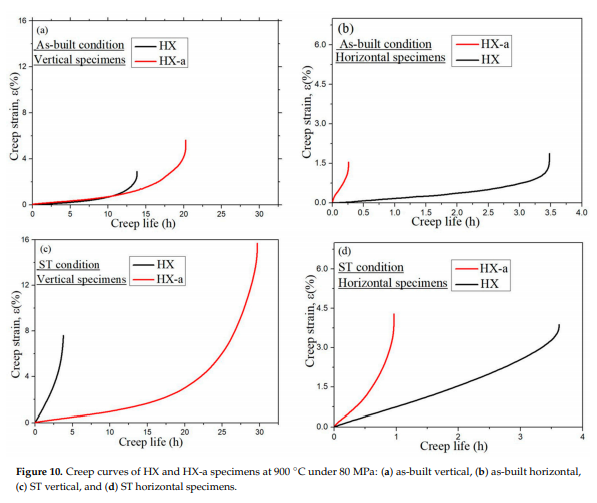

Chúng tôi đã thực hiện một kiểm tra leo thang dọc theo hướng tòa nhà (mẫu dọc) và theo hướng xây dựng (mẫu ngang)những đường cong bị làm méo theo hình dáng 10.-Tình trạng được xây dựng, mẫu HX đứng có một cuộc sống đáng sợ ở 13.8 h trong khi mẫu HX a đã phô bày một cuộc sống đáng sợ 1.46 lần cao h ơn, 20.2 h (hình nộm 10a).Hơn nữa, HX-một kẻ leo núi cao hơn-Cắt đứt đường kéo dài (5.7=) so với HX (2.8=).The HX as-mẫu nằm ngang xây dựng có thể sống sâu h ơn:-một mẫu nằm ngang (0.26 h), nhưng thân thoát y gần giống nhau trong cả hai mẫu (h ình nộm 10b).Hình 10c hiển thị tính chất ghê rợn của các mẫu dọc ST.Mẫu HX đã thể hiện một cuộc sống đáng sợ của 3.7.h, trong khi HX-Một cái mẫu cho thấy một cái sống cửa sống cửa sống cao h ơn, 29.6 h.The HX-A cho thấy một cái cao hơn-Cắt đứt đường kéo dài (15.6=), hầu như gấp đôi so với HX (7.5=).The HX ST nằm ngang là mẫu đàn bò còn dài (3.6 h) h ơn HX-một mẫu nằm ngang (0.26 h), nhưng là con sâu-vết nứt kéo dài gần giống nhau trong cả hai mẫu (hình nộm 10d).Vật thể 2021, 14, x CHO PER RESIW 9 of 16 Chúng tôi đã thực hiện một thử nghiệm đáng sợ dọc theo hướng tòa nhà (mẫu thẳng đứng) và theo hướng x ây dựng bình thường (mẫu ngang;những đường cong bị làm méo theo hình dáng 10.-chế độ xây dựng, mẫu HX đứng có một sinh vật đáng sợ trong thời kỳ 13.8 h trong khi HX-một mẫu vật có một sự sống đáng sợ 1.46 thời gian cao h ơn, 20.2 h (hình nộm 10a).Hơn nữa, HX-một kẻ leo núi cao hơn-Cắt đứt đường kéo dài (5.7=) so với HX (2.8=).The HX as-mẫu nằm ngang xây dựng có thể sống sâu h ơn:-một mẫu nằm ngang (0.26 h), nhưng thân thoát y gần giống nhau trong cả hai mẫu (h ình nộm 10b).Hình 10c hiển thị tính chất ghê rợn của các mẫu dọc ST.Mẫu HX có một cuộc sống đáng sợ (3.6 h) h ơn HX-là mẫu nằm ngang (0.26 h), nhưng ống sâu-vết nứt kéo dài gần giống nhau trong cả hai mẫu (hình nộm 10d).

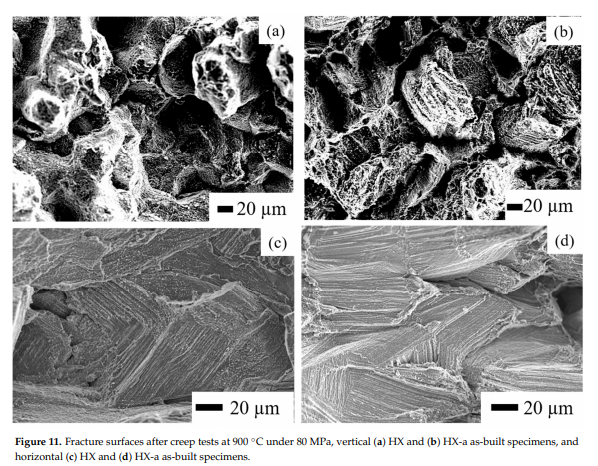

Hình 11 hiển thị quái vật-Vỡ bề mặt.Rõ ràng từ phần chữ 11a,b rằng độ HX và HX-là như-những mẫu dọc được xây dựng có các hạt kéo dài, cuối cùng được bọc cổ và gây vỡ.Ngược lại, dao phai khá tốt.-như bề mặt có thể nhìn thấy trên dạng-xây dựng HX và HX-một mẫu nằm ngang (phần trăm 11c,d).Rõ ràng, những vết nứt hiện ở ngay góc trước trục stress dẫn đến việc tách rời-như bề mặt dọc theo cấu trúc Dendritic, chỉ thị hành vi giòn và hạ nhiệt độ.Không.
