Comment

Công trình hiện tại cho thấy c ác thí nghiệm mở rộng nhiệt độ có thể dùng để đo lường nhiệt độ điều hoà với bốn lớp tứ hợp độc pha lê duy nhất Ni-base (SX), một với Re & và ba biến thể tự do.Đối với CMSX-4, kết quả thử nghiệm hoàn toàn đồng ý với kết quả nhiệt năng số đạt được bằng ThermopCalc.Vì

Ba thao tác thử nghiệm đã được tái phóng, kết quả thử nghiệm và tính toánđóng.TruyềnPhân tích điện tử cho thấy c ác kết cấu hóa học của kết quả các giai đoạn C có thể được dự đoán rất tốt.Chúng tôi cũng dùng siêu âm cộng hưởng & quang phổ có thể cho thấy khả năng của dây treo phụ thuộc vào cấu trúc và nhiệt độ hóa học.Kết quả được thảo luận dựa trên kết quả trước đây được liệt kê trong văn học.Một nơi cần phải làm việc tiếp tục.

BÀI SÁP KIA

Giới

Lớp tứ hợp độc pha được dùng để làm các tua-bin, làm việc tại nhiệt độ cao hơn 1000 C. Chúng phải chịu được quang phổ của aload, gồm ghê rợn, mệt mỏi nhiệt độ và sự ăn mòn nóng.Sức mạnh leo trèo, sức kháng cự với một sự tích căng chậm nhưng liên tục, là cực kỳ quan trọng.It is well known that SX's depends for their strength on a microstructure, which consists of sub micrometer cuboidal c-Particles. & (c ấu trúc pha lê: loại L12-pha; khối lượng: 70 vol.=) được phân chia bởi các kênh c mỏng (cấu trúc tinh thể: fcc; khối lượng: g ần 30 vol.=), v. d.[1 8114).Các c ấu trúc pha lê của cả hai giai đoạn đều giống nhau, nên khi làm mát từ nhiệt độ cao, các hạt c có thể liên quan & tích tụ trong ma trận C.Các hằng số các giai đoạn đều khác nhau.In Ni-base single-crystal

Siêu nhân, thường tìm thấy: fd & Đây là công việc của tôi.Kết quả của hệ thống phản loạn này là một tăng năng lượng căng dây học, ví dụ như:Cái này sai trái và một số hậu quả c ủa nó, ví dụ như tác động của nó lên hình dạng của các hạt C, & đã và đang được thảo luận trong văn học, v.d.[7 8111;15] về các lực lượng vùng kênh bị gián đoạn, trên bè, và cấu hình các mạng lưới phân biệt khuôn mặt, đã và đang được thảo luận trong văn học.Yêu c ầu C- & các hạt là vật cản trở chuyển động trật khớp.

Chúng không hoàn to àn bất khả xâm phạm, nhưng rất khó để bất ổn chuyển qua giai đoạn C theo yêu c ầu hơn là qua Lực Lượng Liên Bang. & kênh.Tác phẩm thiết kế SX c ó phần phụ thuộc vào việc làm cho sự gián đoạn khó khăn nhất có thể để cắt vào giai đoạn C để... &

Nhóm xung lực.Làm khó việc c ắt giảm liên quan đến việc tăng cường các loại năng lượng biên giới tiêu diệt tiêu diệt (APB). & [21 81123]Trong văn học c ó nhiều sự bất đồng về các khía cạnh cụ thể của tiến trình cắt này, các nhà nghiên cứu SX từ nhiều trường học và công nghiệp tin rằng phù hợp để thiết kế những lớp kim cương có lượng C cao, & c ó giải quyết & Hoạt động và cấu trúc hóa học, tạo ra các nguồn năng lượng có lỗi lớn ảnh hưởng đến hình thể của các APB và các lỗi lầm.Cái C- &

Giá trị độc dược được xem là đặc biệt quan trọng và đã được đánh dấu như nhiệt độ tham khảo trong nhiều tạp chí khoa học và công nghệ SX, v.d. [24 81131).

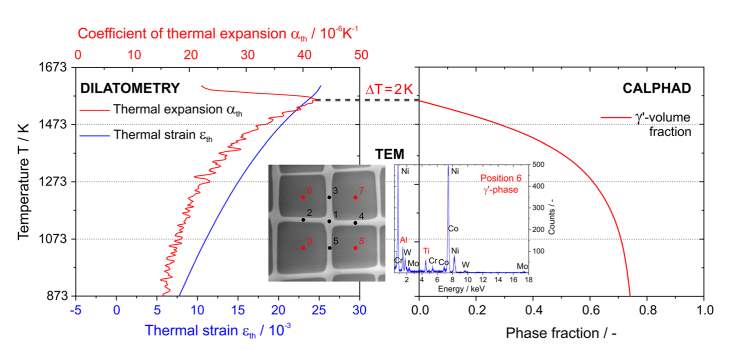

Công việc hiện nay xem xét kỹ tính nhiệt động của bốn chiếc SX, ERBO/1 (với Re,một hợp dạng CMSX-4) và ba biến thể ERBO/15 (tái-free, với mức độ cao của Mo, Ti và W).Nó sử dụng quang phổ âm vang sóng siêu âm (RUS) và tính to án giãn để đo mức độ cứng thắt lưng và tỉ lệ mở rộng nhiệt như là do nhiệt độ.It has recently been showed how these four variables for crave properties [32, 33).
