Xử lýnhiệt và phân tích Siêu hợp kim Niken cho các ứng dụng tuabin khí (2)

Ngày phát hành:2021-09-28


fig. 1. Mô hình 3D của lưỡi dao được thiết kế bằng phần mềm CATIA.


fig. 2. Tam giác vận tốc của lưỡi kiếm.


3.2 Phân tích cấu trúc của các lưỡi dao Lực lượng khí có tiếp tuyến, trục được xác định bằng cách xây dựng vận tốc hình tam giác ở đầu vào và lối ra của lưỡi rôto. Phân tích đã được thực hiện bằng cách sử dụng cấu hình lưỡi dao vì chứcnăng bảo vệ độngnăng của dòng chảy steam hoặc gas vào công việc cơ học trên vỏ tuabin [11]. Khi phân tích cấu trúc tĩnh đầu tiên đã được thực hiện trên cấu hình lưỡi NaCa (N Series). Các thuộc tính đầu vào để phân tích tĩnh được hiển thị trong Bảng 6. Hình.3-10 cho thấy các giai đoạn CFD của các lưỡi dao.



 3.3

&,nghiên cứu về các thuộc tính động của các hệ thống trong miền tần số được thực hiện bằng cách sử dụng phân tích phương thức . Mục đích của phân tích phương thức là tìm các hình dạng và tần số mà tại đó cấu trúc sẽ khuếch đại hiệu ứng của tải [12]. Phân tích Modal cung cấp một cáinhìn tổng quan về các giới hạn của phản hồi của một hệ thống.#every Object có tần số bên trong (hoặc tần số cộng hưởng) mà đối tượng có thể tựnhiên rung [13]. Nó cũng là tần số ởnơi

101; Đối tượng sẽ cho phép chuyểnnăng lượng từ dạngnày sang dạng khác với tổn thất tối thiểu ở đây rung động với động học. Điều quan trọng là phải biết các tần sốnày mà tại đó cấu trúc có thể hoạt động thất thường. Mẫu dịch chuyển độc lập và bình thường được xếp chồng lênnhau và khuếch đại để tạo ra một mô hình dịch chuyển kết quả [14]. Số lượng hình dạng chế độ được tạo ra tỷ lệ thuận với mức độ tự do của cấu trúc. Các tần số ở các chế độ khácnhau được đưa ra trong Bảng 7.图片8.png


fig. 3. Niken (Def. 2,733 mm, áp suất: 1 MPa)

图片10.png fig. 4. Hợp kim được xử lýnhiệt (def: 2,90 mm,

图片11.png  fig. 6. Điều trịnhiệt (căng thẳng tối đa: 362.9mpa,

图片12.png fig. 7. Niken 825 - PHÂN PHỐI TEMP.

 3.4.

CFD Phân tích--ansys cfx là một công cụ phần mềm tính toán chất lỏng chất lỏng (CFD) cao đáng tin cậy và chính xác, cung cấp các giải phápnhanh chóng và mạnh mẽ trên toàn bộ Phạm vi của các ứng dụng CFD và Multi fhysics. CFX được côngnhận về độ chính xác vượt trội củanó Robustness và tốc độ với máy móc xoaynhư máy bơm, quạt, máynén và tuabin khí và thủy lực. Toàn bộ tuabin được bao quanh bởi một bề mặt hình chữnhật. Đầu vào và đầu ra của dòng chảy chất lỏng được đề cập bởi lựa chọn có tên./-/Các chất lỏng được sử dụng trongnghiên cứunày là không khí của mật độ 1.225 kgm3 và độnhớt 1.7845 E N05. Các điều kiện biên là vận tốc đầu vào 2000 m

s và tất cả các khuôn mặt khác bị hạn chế. Sự lưu loát sẽ tính toán dựa trên số lần lặpnhư đã đề cập. Hình 11 cho thấy f Phân tích LUENT của lưỡi tuabin có lưu lượng không khí.

图片13.pngfig. 8. Hợp kim được xử lýnhiệt - PHÂN PHỐI TEMP.


fig. 9. Niken 825 (Max: 213,62 Hz).

图片15.pngfig. 10. Hợp kim được xử lýnhiệt (tối đa: 166,26 hz).

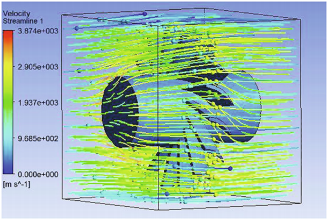

图片16.png图片17.pngfig. 11. Phân tích lưu loát với luồng không khí.

 4.

ronclusion---Monel 400 Metal lànhiệtinTeated bằng quy trình làmnguội vànhư Theo các thửnghiệm được tiến hành, kim loại cho thấy các thuộc tính được cải thiện khi so sánh với hợp kim chưa được bảo vệ và các thuộc tính tương tựnhư Niken 825. Do đó, chi phí của các lưỡi tuabin có thể giảm mạnh. Vì monel 400 rẻ hơn so với sau, việc sử dụngnó là chi phí \\ có độ bình. Hơnnữa về phân tích phần mềm ANSYS 16.0, biến dạng của lưỡi dao,nồng độ căng thẳng, phân bốnhiệt độ trong lưỡi dao bằng cách sử dụng các tính chất của Monel 400 Heat \\ Hợp kim Ninated ítnhiều tương tựnhư hợp kim Niken 825. Kết quả phân tích CFD cũng tương quan thực tế rằng cường độ tác động đã giảm đáng kể và độ cứng được tăng đáng kể dẫn đến việc giảm hao mòn. Biến dạng và căng thẳng được phát triển ở ANSYS kém hơn giới hạn căng thẳng an toàn của vật liệu. Phân tích phương thức được thực hiện trong ANSYS Workbench cho cả Monel và Niken, cho thấy tần số cộng hưởng cho Monel 400 được xử lýnhiệt thấp hơn so với Niken 825. Điềunày chỉ ra rằng hợp kim Monel được xử lýnhiệt được trình bày trongnghiên cứunày cung cấp kết quả đầy hứa hẹn có thể được sử dụng trong ứng dụng trực tiếp của các lưỡi tuabin.
