4.2. Xử lýnhiệt và hiệu ứng dị hướng đối với các tính chất creep

first, chúng tôi đã xem xét hiệu ứng hình thái hạt trên các tính chất creep. Trong điều kiện AS-BBilt, cả Mẫu vật HX và HX-A đều thể hiện sự hình thành hạt cột (Hình 5). Đội hình hạt cột là một hiện tượng tựnhiên trong các vật liệu được sản xuất phụ gia. Điềunày đã được chứng minh bởinhiềunhànghiên cứu trong các hợp kim khácnhau [28,29]. Các hạt cột được quy cho chủ yếu đến sự phát triển của hạt epitaxial, hậu quả của lớp-by-layer với hệ thống sưởi và làm mátnhanh trong quá trình SLM [30]. Người ta biết rằng các vật liệu có hình thái hạt cột trưng bày các tính chất creep tốt hơn [31]. Mặc dù mẫu vật hx-a as-built cónhiều vếtnứt,nó cho thấy các tính chất creep tốt hơn so với mẫu vật HX. Các tính chất creep của Mẫu vật thẳng đứng HX-A cho thấy tuổi thọ cao hơn 1,46 lần so với mẫu vật dọc HX trong điều kiện là-built (Hình 10a). Ngoài ra, Yttri bổn trong mẫu vật HX-A được hình thành các oxit của Y và SI (Hình 4) và Tuổi thọ lọt kéo dài so với mẫu vật HX. Các tính chất creep của mẫungangnhư-built được mô tả trong Hình 10b. Trong các mẫu vậtngang, mẫu vật HX-A cho thấy một cuộc sống bò kém hơn so với mẫu vật HX. Điềunày là do sự hiện diện của các vếtnứt vuông góc với trục căng thẳng (Hình 1b). Do đó, mẫu vật hx having Ít vếtnứt hơn (Hình 1a) cho thấy một cuộc sống leo dài hơn so với mẫu vật hx-a. Tuynhiên, do các vếtnứt và hình thái hạt cột trong điều kiện là-built, các thuộc tính creep bất đề chiếm ưu thế trong cả mẫu Mẫu HX và HX-A. Điều trị giải pháp đã thay đổi các cấu trúc vi mô của các mẫu vật HX và HX-A. Sau dung dịch xử lýnhiệt, mẫu vật HX cho thấy một hình thái hạt được tạo ra và định hướng trởnênngẫunhiên (Hình 8a). Mặt khác, mẫu vật HX-A duy trì hình thái cột (Hình 8B). Phân tích SEM về mẫu HX-A AS-BBilt ở ranh giới hạt cho thấy sự hình thành cacbua ở ranh giới hạt, cho thấy hiệu ứng ghim ranh giới hạt duy trì hình thái hạt cột (Hình 7a). Phân tích Fe-SEM được thực hiện tại ranh giới hạt trong mẫu vật HX-a ST để tìm các giai đoạn tại ranh giới. MC (SI, Y), (MO, W) 6C và carbide CR23C6 được hình thành tại ranh giới hạt (Hình 7b). Ranh giới hạt ghim bởi cacbua cuối cùng duy trì hình thái hạt cột. Một sự khác biệt quan trọng khác giữa các mẫu vật HX và HX-a ST ST là sự hình thành các cacbua M6C bên trong các hạt của Mẫu vật HX-A (Hình 9a). Yttrium thúc đẩy mật độ cao của mo-rich cacbua và oxit lớn hơn bên trong hạt (Hình 9a). Cuộc sống leo dọc theo hướng dọc của Mẫu vật HX-a ST (29,6 h) tốt hơn tám lần so với mẫu của HX ST, và độ giãn dài của Creeprupture đã trởnên gần gấp đôi so với mẫu của HX ST (Hình 10c). Hình thái hạt của Mẫu vật của Mẫu vật HX-a ST tương tựnhư các siêunhân hóa hóa rắn (DS) NI-BASED [29]. Ranh giới hạt Bình thường đối với trục căng thẳng thường là các vị trí khởi tạo vếtnứt trong các siêunhân đúc thông thường. Do đó, hình thái hạt cột cải thiện tuổi thọ creep. Do đó, mẫu vật thẳng đứng HX-a st trưng bày các đặc tính creep tốt hơn so với mẫu vật dọc HX ST. Mặt khác, bài kiểm tra creep HX ST dẫn đến tuổi thọ và độ dẻo thấp vì hình thái hạt được quy định trong mẫu vật HX ST. Có hai lý do bổ sung đằng sau sự cải thiện cuộc sống creep trong mẫu vật thẳng đứng HX-a ST. Đầu tiên, sự hình thành của cacbua M6C bên trong các hạt trong mẫu vật HXA (Hình 9a) cũng ảnh hưởng đến cải thiện cuộc sống Creep trong mẫu thử dọc HX-a st. Thứ hai, các oxit Y và SI ổn địnhngay cả ởnhiệt độ cao hơn; Họ cũng cải thiện khảnăng chống creep bằng cách cản trở chuyển động trật khớp; Hơnnữa, các cacbua ranh giới các hạt ô tô kiểm soát ranh giới hạt, dẫn đến tốc độ creep thấp hơn trong mẫu vật HX-A (Hình 13).

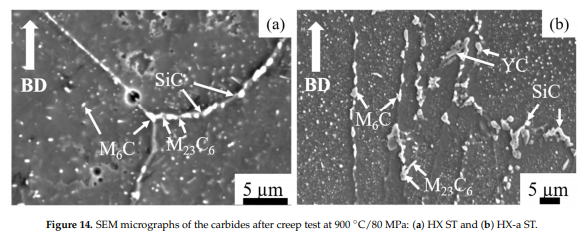

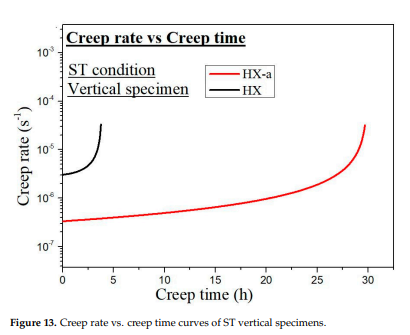

-additionally, sự hình thành liên tục cacbua tại ranh giới hạt (Hình 14a) dẫn đến độ dẻo thấp; Vì cacbua là các giai đoạn giòn một lầnnucleates,nó lan truyềnnhanh chóng, giảm độ giãn dài (Hình 10c). Tuynhiên, từ so sánh giữa Hình 6D và Hình 14b, cacbua rời rạc tăng trong quá trình kiểm tra creep trong HX-a ST và độ dẻo creep được cải thiện bởi vì các cacbuanày (Hình 14b) chống trượt ranh giới hạt và sự hình thành vếtnứt kết quả. Một bài kiểm tra creep cũng được tiến hành trênnhiệt dung dịchngangnhiệt \\ mẫu vậtntreated. Trong mẫu vật HX-A (Hình 1b), các vếtnứtnày thẳng đứng với trục căng thẳng vànồng độ ứng suất ở đầu vếtnứt tăng. Việc truyền bá crack dễ dàng dẫn đến tính chất creep thấp. Mẫu vậtngang HX cho thấy cuộc sống creep tốt hơn so với mẫu vậtngang hx-a (Hình 10d) vì trước đây đã có ít vếtnứt hơn (Hình 1a).
