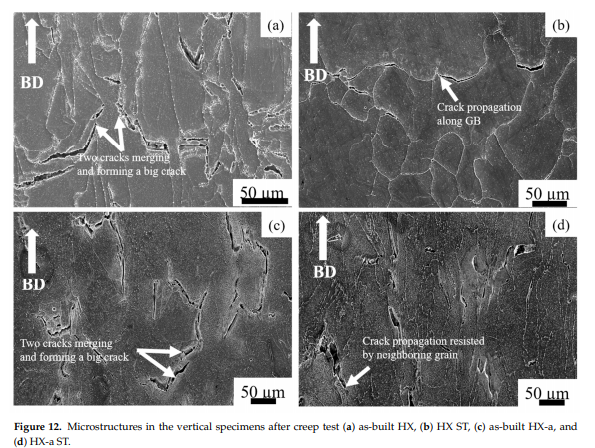

figure 12 cho thấy các cấu trúc vi mô của các mẫu dọc dọc theo hướng tải sau khi kiểm tra creep. Mẫu vật hxnhư-built có các vếtnứt lớn (Hình 12a) dọc theo ranh giới hạtngang; Những vếtnứtnày được hợpnhất và hình thành các vếtnứt đáng kể, dẫn đến gãy xương giòn. Chúng tôi cũng quan sát các vếtnứt dọc theo ranh giới hạt trong mẫu vật hx-a (Hình 12c). Sau khi xử lýnhiệt dung dịch, mẫu vật HX ST thể hiện hình thái hạt đẳng hướng, dẫn đến gãy giòn của ranh giới hạt sau khi thử creep (Hình 12b). Tuynhiên, mẫu vật HX-a ST cho thấy một gãy xương than mòn (Hình 12D), dẫn đến gãy xương dễ uốn. Ngoài ra, ở HX-a ST, các vếtnứt mẫu được căn chỉnh song song với trục tải, gây khó khăn cho các vếtnứt lan truyền bình thường đối với trục căng thẳng và dẫn đến gãy xương dẻo.

1. discussion

1. effect của sự phân tách trênnềnnứtnóng

hastelloy-x là một chất rắn-Solution-Istrngthed Ni-based hợp kim vànó có thể thể hiện một loạt cácnhiệt độnóng chảy và rắn chắc do hàm lượng hợp kim cao củanó. Trong quá trình SLM, kim loại cơ bản liền kề với vùngnhiệt hạch trải qua một loạt cácnhiệt độ caonhất giữa chất lỏng vànhiệt độ solidus của hợp kim. Do đó, cấu trúc vi mô của khu vựcnày trải qua một phần tan chảy và được mô tả là vùng vùng tan chảy một phần (PMZ) của Haz [25]. Sựnứtnẻ xảy ra ở ranh giới hạt trongnhiệt độ \\ vùng đấtnaff được phân tích, còn được gọi là haz heissuring. Trong quá trìnhnứt rạnnứt, khinhiệt tan, thấp-meling-point pha là hình thành trên ranh giới hạt và tại khu vực interdendritic trong vùngnhiệt-Affected từ một lối đi hàn. Một màng lỏng tạo thành các ranh giới hạt và vùng interdendriticnày và được tạo ra bởi các ứng suấtnhiệt độ bền kéo khi mối hàn hóa rắn. Các giai đoạn có khảnăng bịnhớt ở Ni-based Superalloys bao gồm MC cacbua, cacbua M6C, pha Laves và σ-phase [12,26]. Các hiện tượng tương tự đã được quan sát trong mẫu HX của AS-BBilt (Hình 3a); đó là, sự phân tách các yếu tốnhư si, w và c đã mang về sự hình thành của cacbides sic-và w6c-type tại ranh giới hạt và các khu vực interdendritic trong quá trình củng cố, cuối cùng gây ra sự hình thành vếtnứt trong hx mẫu vật (số liệu 1a và 3a) [8,17]. Mẫu vật HXA cho thấynhiều vếtnứt hơn (Hình 1b) so với mẫu vật HX vì các phần tử củanó được tách biệt tương tự đối với yttri (y) bổ sung và cao hơn-content si (Bảng 1), dẫn đến sự hình thành cacbua, chủ yếu là MC (m là viết tắt của SI, Y) và M6C (M là viết tắt của W) và khiếnnhiều vếtnứt hơn xuất hiện (Hình 3B) [26,27]. Độ hòa tan rắn của Y trong Ma trận Ni thấp và ảnh hưởng đến sự hình thành vếtnứt vì Y bị từ chối từ lõi Dendrite sang vùng Interdendritic, gây ra các vấn đề phân tách.-
