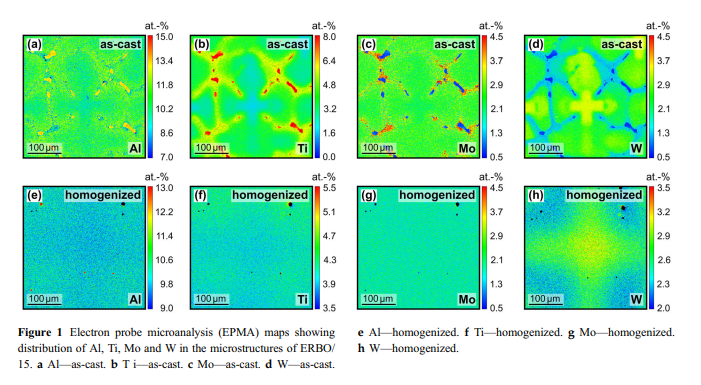

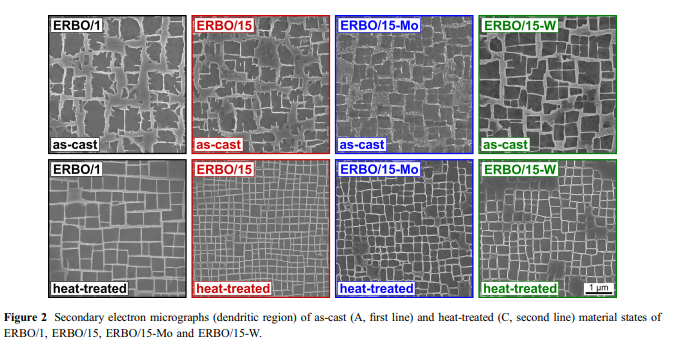

Hình 2 trình bày các ảnh vi SEM của tám trạng thái vật chất, đã được xem xét trongnghiên cứu hiện tại. Bốn trạng thái vật liệu dạng-cast được trình bày ở hàng trên của Hình 2. Trạng thái vật liệu được xử lýnhiệt hoàn toàn sau khi xử lý lão hóa thứ cấp (Bảng 2) được hiển thị ở hàng dưới của Hình 2.-

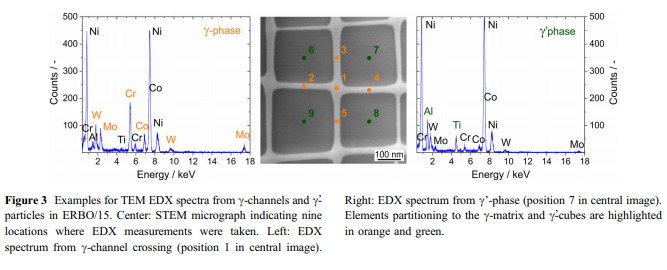

Kính hiển vi điện tử truyền qua (TEM) được sử dụng để phân tích hóa học hợp kim cục bộ của hai pha trong cấu trúc vi mô c c/m. TEM được thực hiện bằng cách sử dụng-JEOL JSM&6490 (cho ERBO-1) và Tecnai G2 F20 từ FEI (cho ERBO/15 và các dẫn xuất củanó), cả hai đều được trang bị FEG hoạt động ở 200 kV và hệ thống phân tích EDAX. Quy trình, được sử dụng để đo thành phần pha trong ba biến thể ERBO/15, được minh họa trong Hình 3. Hình ảnh ở giữa Hình 3 cho thấy một ảnh vi STEM được chụp theo hướng @ [(tương phảnnhiều chùm tia). Phổ EDX được chụp ởnăm vị trí c/channel (1–5,như được chỉ ra) và ở trung tâm của bốn hạt c-gầnnhau (vị trí 6-9). Mỗi quang phổ EDX-được ghi lại với đường kính chùm điện tử&10nm trong khoảng thời gian 60 s. Các thành phần được tính toán bằng thuật toán EDAX. Các giá trị cho hai pha thu được là giá trị trung bình củanăm phép đo kênh (điểm phân tích 1 đến 5) và bốn phép đo hạt (điểm phân tích 6 đến 9). Các ví dụ về phổ EDX cho c channel chéo (màu cam, vị trí 1) và cho- -&Nhóm bên phải cparticle (màu xanh lục, vị trí 7) được hiển thị

Để so sánh, chúng tôi sử dụng một số kết quả thành phần địa phương do Parsa và cộng sự báo cáo. [36], thu được bằng đầu dònguyên tử điện cực cục bộ (LEAPTM 3000X HR, Cameca Instruments) ở chế độ điện áp ởnhiệt độ cơ bản của mẫu là * 65 K.

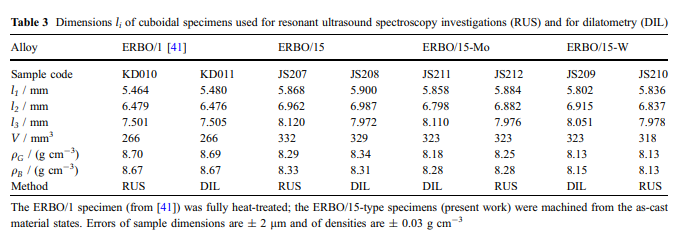

 -Quang phổ siêu âm cộng hưởng (RUS): Trongnghiên cứu hiện tại, hệ số độ cứng đàn hồinhư một hàm củanhiệt độ được xác định với sự hỗ trợ của quang phổ siêu âm cộng hưởng (RUS), ví dụ: [38, 39]. Chính xác=100 [mẫu hình khối định hướng có kích thước mục tiêu khoảng 8 9 7 x 6 mm3//336 mm3 được thu được bằng cách kết hợp định hướng Laue với gia công bào mòn tia lửanhư mô tả trong [40]. Trongnghiên cứu hiện tại, các phép đo RUS được thực hiện cho ERBO15 và các biến thể củanó. Để so sánh, dữ liệu cho ERBO

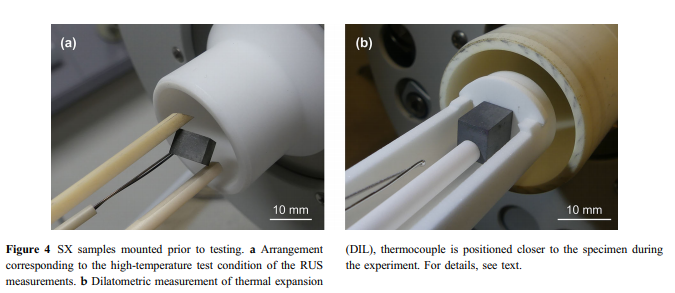

   Trong Hình 4a, Trong Hình 4a, một mẫu vật điển hình của RUS được kẹp vào giữa hai thanh gốm và \\ cặpnhiệt độnmeasurement gần đó. Trong các thínghiệm, cặpnhiệt điện không được gắn vào mẫu vật mà ở rất gần. Mẫu thử và bộ phận liên quan của cặpnhiệt điệnnằm trong vùngnhiệt độ không đổi của lò.

---Đối với thựcnghiệm xác định tần số cộng hưởng, các mẫu dao động tự do được sử dụng. Các tần số cộng hưởng thu được bằng thựcnghiệm liên quan đến ba hệ số độ cứng đàn hồi độc lập c11, c12 và c44 của tinh thể giảcubic [38, 39, 41]. Để thu thập dữ liệu, một bộ máy RUS tích hợp tronghouse đã được sử dụng. Hệ thống bao gồm một máy phân tích đáp ứng tần số (loại FRA5087 của NF Corporation) kết hợp với một bộ lọc s tốc độ cao-//amplifier (loại BA4825 của NF Corporation) để tạo và phát hiện tín hiệu. Các thínghiệm được thực hiện trong phạm vinhiệt độ từ 100 đến 673 K bằng cách sử dụng lònhiệt độ thấp của Netzsch và bộ điều khiểnnhiệt độ theo tầng (loại 2704 của Eurotherm). Phổ cộng hưởng của các mẫu được ghi lại trong dải từ 150 đến 1000 kHz. Trong trường hợp ERBO1, Demtro¨der et al. [41] đãnghiên cứu các đặc tính đàn hồi trong 50 K bước giữanhiệt độ phòng và 1273 K. Các biến thể ERBO
