Người ta tin rằng cần một mối tương quan tốt hơn giữa phân loại và cấu trúc vi mô của Ni... Name Không.

Thông thường, cấu trúc và tính chất của những bộ phận thầu đầu tư bị ảnh hưởng bởi những thông số sau:

L.   Siêu nóng của kim loại lỏng.

Hai.   Chảy nhiệt độ

Ba.   Thân nhiệt nấm mốc

Bốn.   Nhiệt độ tụ thạch

Năm.   Thời gian tới điểm MME

-6.   Hạ độ nguội trong mùa đông

Những kết quả quan trọng của các biến số xử lý casting có thể gây ảnh hưởng lên các tính năng cấu trúc nhỏ.

kết thúc như sau: :

Kích cỡ hạt

Vì tất cả các tính chất casting bị ảnh hưởng bởi kích thước hạt, sự chọn các biến số xử lý tối ưu,

Dựa trên những quan điểm này, dường như rất quan trọng.

Với chất lượng lớn Ni-base IN-100, kích cỡ hạt đã được cho thấy tăng với nhiệt độ phóng và/hay mốc.

nhiệt độ, với tác dụng của nhiệt độ tăng mạnh.Những loại còn lại được nâng lên

những đoạn dày hơn cũng như ở mức chân không tăng, lúa mì ngon--352;10;vì tác động của số lớp áo khoác là đáng kể

Không.

Đối với khoang đầu tư, IN713LC siêu hợp kim, nhiệt độ không có nhiệt độ gia thấp cho thấy dễ điều chỉnh hơn.

kích thước thay đổi nhiệt độ rót, lúa mì ngon ngon và 501.

Nhiệt độ dẫn đến việc kiểm soát tốt nhất sự đồng phục ngũ cốc Không.

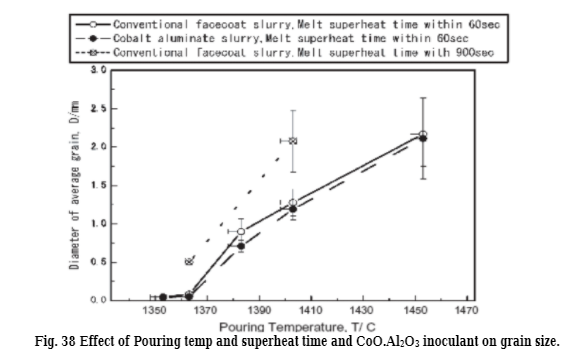

Sự ảnh hưởng của nhiệt độ nóng chảy và thời gian siêu nóng lên kích thước hạt Fig. 38.

Thời gian siêu ăn nóng là...   tăng kích thước hạt cũng như tăng nhiệt độ đổ nước.Hóa ra kích cỡ hạt hơi nhỏ

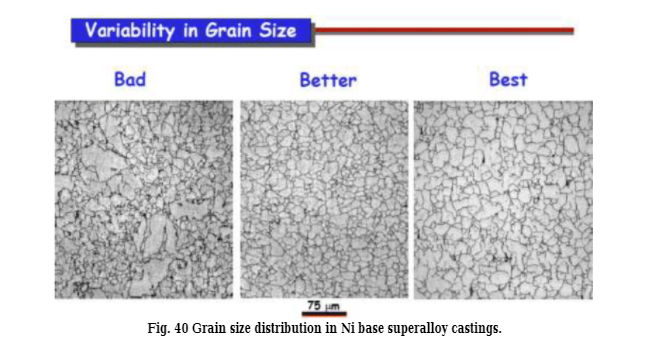

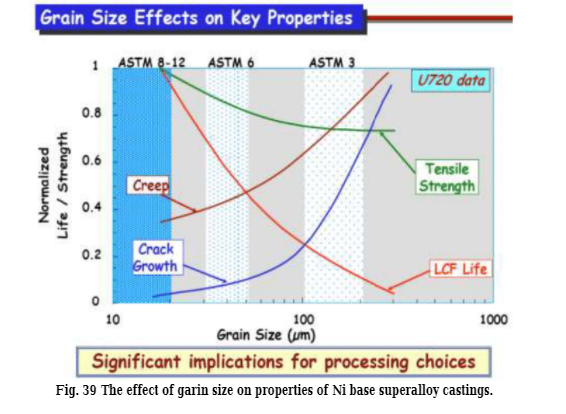

bị ảnh hưởng bởi sự thay đổi nội dung tiêm phòngKoO.Al Name Không. Comment Name Không.   Hình vẽ 39 và 40   họa về tác dụng của Grain

kích thước của các thuộc tính của những bó bột mỏng hợp kim.

Khoảng cách phòng tuyến vi tính và Dendrite Arm Spanging (DAS) Sự thay đổi trong DAS của IN 100 trùng với xu hướng của kích thước hạt, với nhiệt độ mốc tăng thêm. vai trò quan trọng trong việc xác định DAS hơn nhiệt độ đóng băng và nồng độ chân không.Sự ảnh hưởng của...   số lớp vỏ trên DAS là đáng kể.

Sự hạn chế của nhiệt độ bơm đầu tư của dây thừng IN-713LC giảm với hàm lượng thứ hai giảm đi.

khoảng cách tay (SDAS).Việc tiêm nhiễm có ảnh hưởng gì đó đến việc giảm lượng tính xốp, đặc biệt là... t nhiệt độ cao.Vị trí tồn tại ở ranh giới thóc và vùng hẹp.Bởi vì SDAS còn tốt hơn nhiều.

Vốn là kích thước hạt, tính xốp có thể là một mức độ cao hơn là một mức trung bình

CỡNhiệt độ đúc tác động lớn lên tính chất tính xốp bởi vì đúc.

Nhiệt độ tác động tới tốc độ mát mẻ và do đó tới trình SDAS.Khi nhiệt độ mốc cao và

Bộ SDAS tương đối lớn, độ tinh chỉnh kích cỡ hạt giảm giá cao 582;hiệu quả 5892; SDAS và do đó r Sự giảm đau

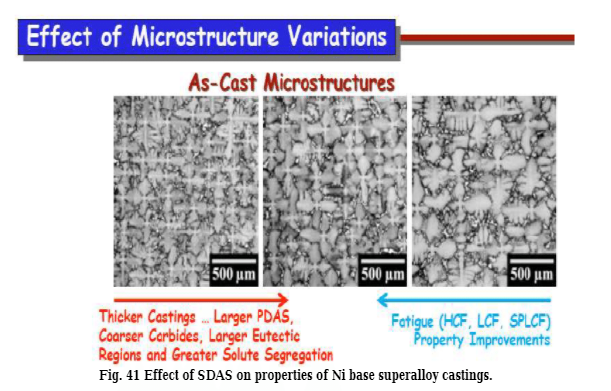

nội dung.SDAS ảnh hưởng tới các thuộc tính của những Đầu đề siêu hợp kim Ni như được hiển thị trong Fig. 41 Không.
