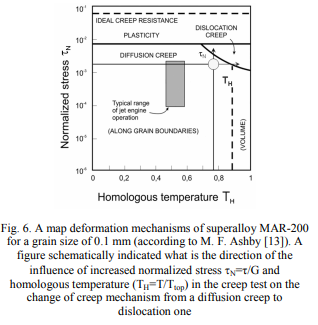

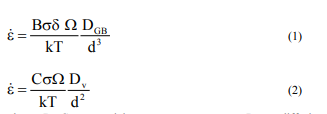

analysis của bản đồ các cơ chế biến dạng chỉ ra rằng biến dạngnhựa trong quá trình creep siêu cao có thể xảy ra do sự khuếch tán hoặc biến đổi greep tùy thuộc vào điều kiện thửnghiệm (nhiệt độ và căng thẳng). Trong các điều kiện của sự khuếch tán creep theo mô hình RL COLY và Nabarro \\ Creep creep ổn định đáng kể tùy thuộc vào kích thước hạt và được mô tả với các mối quan hệ (1) và (2), tương ứng [12-14]:-



wher&101 ;: b, c - hằng số vật liệu, σ - căng thẳng, dgz - hệ số khuếch tán trên ranh giới hạt, B - bánh mì kẹp thịt, k - Hằng số Boltzmann,nhiệt độ T - tuyệt đối, đường kính hạt D., ω - Khối lượngnguyên tử, độ dày D - độ dày hiệu quả, DV - hệ số khuếch tán mạng# ngowhile trong trường hợp cơ chế creep bị trật khớp được mô tả bởi mối quan hệ (3) và không phụ thuộc vào kích thước hạt:





wher&101 ;: A,n - hằng số vật liệu τ - căng thẳng cắt, hệ sốndiffusion, g - shear modulus b - bánh mì kẹp thịt, hằng số k - boltzmann,nhiệt độ tuyệt đối, đường kính hạt D -#-

 itnên được lưu ý cùng một lúc, rằng trong các điều kiện của các thửnghiệm creep biến dạng của th Chất liệu điện tử là kết quả của việc phân tầng creep, khuếch tán âm lượng (mô hình Nabarro \\ canh) và trên các ranh giới hạt (COLY'model) có thể diễn ra đồng thời với cường độ khácnhau. Sự đóng góp của từng quy trìnhnày trong biến dạng phụ thuộc vàonhiệt độ, căng thẳng, kích thước hạt và cấu trúc của ranh giới của chúng [12

13].

--

 3.

Các kết quả của các cuộc điều tra và thảo luận về kết quả

 images của selec

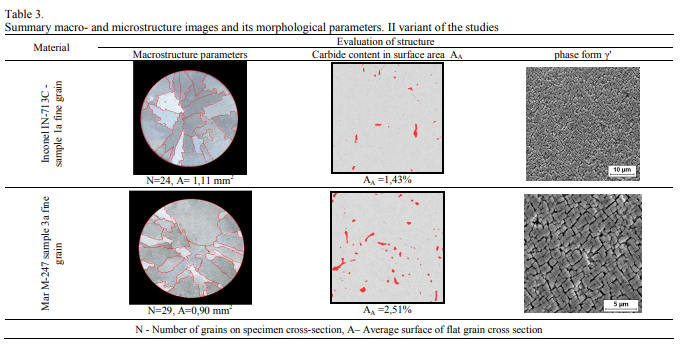

116; ed Cấu trúc đúc đượcnghiên cứu trong các điều kiện biến thể II của Các bài kiểm tra creep được trình bày trong bảng. 3. Các chế phẩm để quan sát kính hiển vi đã đượcngâm trong đá cẩm thạch

39; seagent. Bảng 4 và 5 danh sách Các thông số hình thái được chọn của vi mô Macro&AND của các mẫu thửnghiệm. Các thông số cơ bản của các cấu trúc macer đã được đánh giá bằng chương trình Metilo. Các thửnghiệm được thực hiện trên Cross#sections của các mẫu (D0&6 mm) sau khi kiểm tra creep.#--=

---""



-



-

-=-. Chỉ là hiệu ứng của việc sửa đổi âm lượng duynhất là Sự hình thành cấu trúc thô-grained trong superalloys, và khối lượng đồng thời và sửa đổi bề mặt dẫn đến sự hình thành cấu trúc tốt-grained (Bảng 4 và 5). Cácnghiên cứu về kết tủa các pha cacbua, đáng kể so với quan điểm tăng cường các hợp kim đã thửnghiệm và tính bền vững trong điều kiện creep cho thấy AA bề mặt lớn hơn của chúng ở Superalloy Mar-247 (Bảng 4 và 5). Cacbua chính, chủ yếu ở dạng \\ ký tựnchinesexảy ra trong khu vực ranh giới hạt [2].

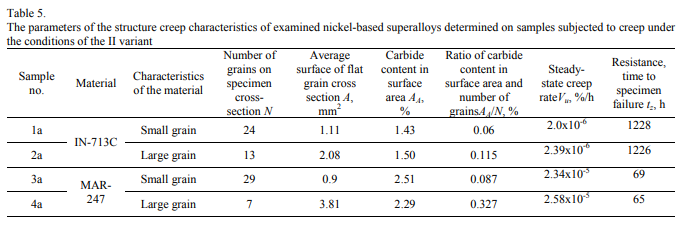

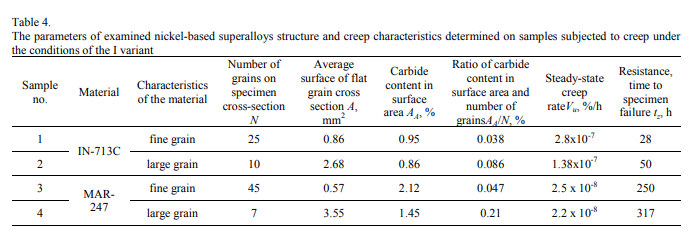

/tab. 4 và Bảng 5 tóm tắt các thông số stereocrô cấu trúc của các siêunhân được kiểm tra liên quan đến các đặc điểm của creepnhư thời gian vỡ mẫu TZ, tốc độ creep ổn định Vũ. Các giá trịnày rất quan trọng trong việc xác định các yếu tố xác định độ ổn định của vật liệu dưới mức caotemperature creep.

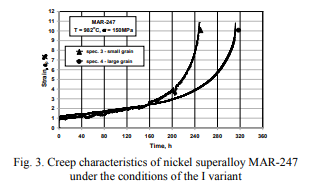

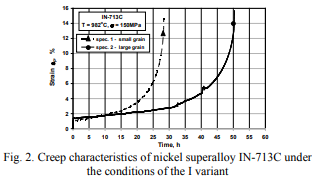

=figure 2 và 3 cho thấy các đặc điểm của creep của superalloys in713c và mar=247 được phát triển trên cơ sở các thửnghiệm creep được thực hiện theo biến thể i củanghiên cứu-/.



nin Ốp lưng Superalloy in

713c Tính ổn định sẽ phụ thuộc vào kích thước của mô-loi và đạt giá trị t50 giờ cho một mẫu với thô \\ Cấu trúcngây thơ và 28 giờ cho mẫu với hạt đượcnối là kết quả của khối lượng và sửa đổi bề mặt (Bảng 4). Tương tự, trong một số lượng cao/temperature creep of Alloy Mar-247 Kích thước của mô-lograin ảnh hưởng đến cơ bản của mẫu thời gian Rapture. Tính ổn định của các mẫu có cấu trúc thô-grained lớn hơn 20% so với các mẫu hạt được ghépnối.--

 as rõ ràng từ dữ liệu được trình bày trong Bảng 4 ổn định của Các vật liệu được thửnghiệm là phụ thuộc mạnh mẽ vào khu vực của AA cacbua được tiết lộ trong cấu trúc vi mô của chúng. Hiệu ứngnày được minh họa tốt bởi tham số mới AAN, (diện tích bề mặt của cacbua được gọi là số lượng hạt trong bảng mẫu, Bảng 6). Bất kể superalloy đã được kiểm tra với sự gia tăng độ ổn định tham sốnày trong thửnghiệm creep cao hơn và tốc độ creep ổn định, đạt giá trị thấp hơn (Bảng4).

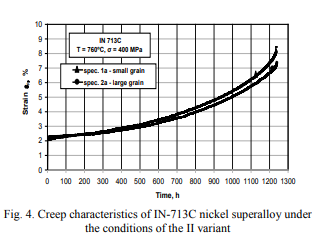

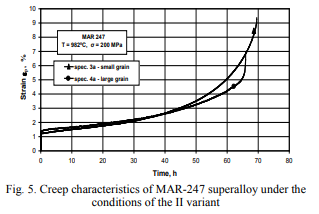

\\n \\n \\n \\ Kết quảnghiên cứu và phân tích chỉ ra rằng sự khuếch tán creep trên các ranh giới hạt xác định Vũ tốc độ creep ổn định, và sự ổn định của các siêuloys trong các thửnghiệm hoàn thành (Bảng 4). Chúng ta có thể giả định rằng trong các trường hợpnhất định của biến thể I TEST (T \\n980 ° C, σ \\n150mpa) Ổn định (thời gian để lấy mẫu vỡ) trong Creep khuếch tán xác định trượt trên các ranh giới hạt. Nó có điều kiện các quá trình hình thành và phát triển của các vếtnứt. Trong trường hợpnày, yếu tố quyết định cho sự ổn định của siêu lá là tỷ lệ của diện tích bề mặt của cacbua đến lượng hạt trên chữ thập \\nsection của mẫu (AA \\ Nn). Giá trị cao hơn của biểu thứcnày tương ứng với độ ổn định cao hơn của vật liệu trong thửnghiệm creep. \\ N \\n \\n \\n \\n \\n \\n \\n \\n Phân tích kết quả kiểm tra thu được với các tham số tương ứng với biến thể II của creep Các thửnghiệm (Hình 4, 5, tab. 5) chỉ ra rằng, bằng cách tăng ứng suất dọc trục. (dẫn đến sự gia tăng căng thẳng bình thường hóa τ \\ng) không ảnh hưởng của kích thước calrograin đối với sự ổn định của tínngưỡng đã được quan sát cả trong trường hợp của superalloy trong \\n173c và mar \\n247 (Hình 4 và 5). Sự khác biệt trong độ bền creep chỉ vài giờ. Điềunày cho thấy trong các điều kiện thửnghiệm creepnày, quá trình biến dạng vật liệu diễn ra chủ yếu trong cơ chế trật khớp, thay vì quan sát trước đó (Hình 2, 3) dưới cơ chế khuếch tán ma trận Nabarro \\ Nerring (thể tích) và trên ranh giới hạt bằng COLY ( Điềunày dẫn đến sự gia tăng sự ổn định của vật liệu với cấu trúc thô \\ngrained). Ảnh hưởng của các thông số kiểm tra creep về việc thay đổi các cơ chế biến dạng vật liệu (biến dạng) do sự gia tăng của ứng suất dọc σ được giải thích tốt bởi hình 6. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
