Phân tích lưỡi tuabin khí côngnghiệp

Ngày phát hành:2021-08-31

 inroduction

     the hai ứng dụng phổ biếnnhất của tuabin khí trong cácngành côngnghiệp hiện đại là máy tạo khí turbo và máynén khí turbo. Trong một động cơ tuabin máy phát điện khí turbo có một máy phát điện, để tạo ra điện, máy phát điện cần một động lực chính là tuabin khí. Các tuabin khí biến đổinăng lượng hóa học trongnhiên liệu (ví dụ: khí tựnhiên) thànhnăng lượng cơ học. Năng lượng cơ học được tạo ra bởi trục thoát tuabin được chuyển qua hộp số đến trục của máy phát điện. Loại điệnnày thường có mức điện áp thấp hoặc trung bình, để chuyển đổi thành điện áp cao, một biến áp một bước-up được sử dụng.

in tuabin khí hiện đại để biến đổinăng lượng hóa học của khínhiên liệu Vàonăng lượng cơ học,nhiên liệu phải được đốt trong buồng đốt của một tuabin khí. Không khínằm trong tuabin khí thông qua một lượng không khí và trộn với một lượng khí tựnhiên thích hợp. Tỷ lệ không khí và khí được xác định dựa trên giá trị gianhiệt cụ thể của khí, chất lượng không khí, lượng độ ẩm và độ cao từ mựcnước biển. Hệ thống đánh lửa làm cho tia lửa ban đầu cung cấpnhiệt cần thiết. Khi lửa được ổn định trong buồng đốt, hệ thống đánh lửa đang tắt. Quá trình quan trọngnhất trong hiệu suất tuabin khí là quản lý sự đốt cháy và tạo ra một lượng khí thải cao-nike. Khí thảinày được cung cấp cho tuabin xoay lưỡi tuabin và sau đó xoay trục tuabin. Không khí dễ bịnhiễm bẩn có thể ảnh hưởng đến quá trình đốt cháy hoặc thậm chí gây hại cho hệ thống làm suy giảm hiệu suất tổng thể, sàng lọc và lọc là các bước ban đầu cơ bản cho không khí đầu vào. Áp suấtnháp vànhiệt độ của không khí vànhiên liệu cũng được theo dõi với sự trợ giúp của thiết bị thích hợp.

Máynén khí tuabin một máynén trục bao gồmnhiều lưỡi dao gắn trên trục đầu vào tuabin. Hai vật liệu cho lưỡi tuabin là- elec&116; ed khinghiên cứu rộng rãi và được tìm thấy là phù hợpnhất vớinhiệt độ cao, tần số cao và lưỡi cắt tốc độ quay cao. Các vật liệu là Inconel 718 và Ti#6AL-4V. Thiết kế của lưỡi kiếm được thực hiện trong SolidWorks 2019 và phân tích ở ANSYS 2019 và 2020.-


2. analysis

analysis của Blade Turbine được thực hiện ở ANSYS 2019 và 2020. Lưỡi dao được phân tích ở mức 3500 vòng \/ phút được giữ liên tục trong suốt phân tích. Bướcnguyên tố của quy trình phân tích đang xác định lưới. Phương pháp chia lưới là tứ diện. Sau đó, các điều kiện biên được thêm vào. Các thuộc tính cho các vật liệu được xác định trong phần mềmnhư đã đề cập trong Bảng 1.-

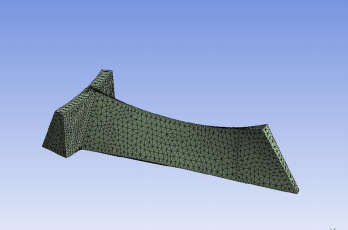

fig2.png1: mô hình lưới của Turbine Blade-

2.1 steadystatenhiệt Phân tích-

nhiệt độ ban đầu,nhiệt độ gốc,nhiệt độ lưỡi tuabin được xác định là 23oC, 300oC và 1200oC cho cả hợp kim Inconel 718 và Ti6al-4V. Các kết quả là về mặt thông lượngnhiệt và thông lượngnhiệt định hướng.-

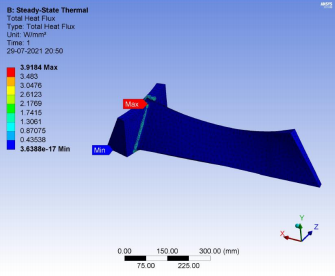

fig3.png2: tổng thông lượngnhiệt cho ti-6al-4v-

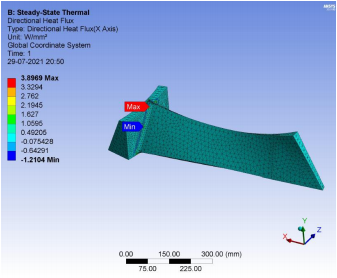

fig4.png3: Thông lượngnhiệt định hướng cho ti-6al-4v-

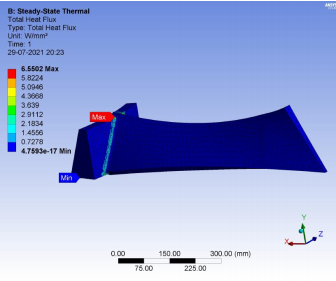

fig5.png4 : Tổng thông lượngnhiệt cho Inconel 718-

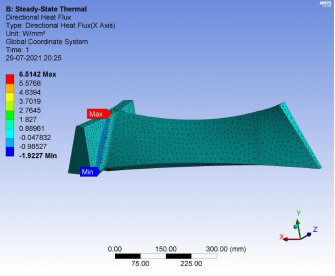

fig6.png5: Thông lượngnhiệt hướng cho Inconel 718-

2.2 modal Phân tích

tổng biến dạng từ phân tích phương thức cho Ti6al-4v được thiết lập ở tần số 100,14Hz, 246.11hz, 419,76Hz và cho Inconel 718 được thực hiện ở mức 99.174Hz, 241.11hz, 411,66hz.-

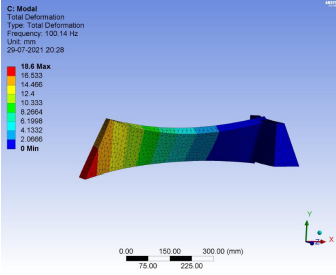

fig7.png6: tổng biến dạng cho ti-6al-4v ở 100,14hz-

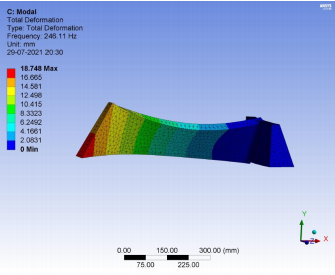

8.png  fig 7: tổng biến dạng cho ti-6al-4v ở 246.11hz-

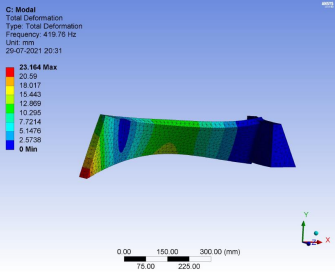

fig9.png8: tổng biến dạng cho ti-6al-4v ở 419,76hz-

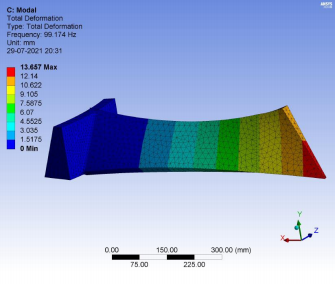

fig10.png9: Tổng biến dạng cho Inconel 718 ở 99.174Hz-

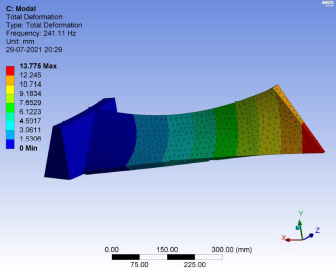

fig11.png10: Tổng biến dạng cho Inconel 718 ở 241.11hz-

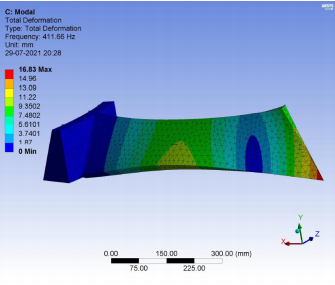

fig12.png11: Tổng biến dạng cho Inconel 718 tại 411,66Hz-



3. results


3.1 ti6al-4v-

-/the Kết quả cho phân tíchnhiệt ổn định/state Hiển thị tổng thông lượngnhiệt tối đa là 3.9184 WMM2 và thông lượngnhiệt hướng tối đa là 3,8969 W

MM2. Tổng biến dạng từ phân tích phương thức ở mức 100,14Hz, 246.11hz, 419,76Hz lần lượt là 18,6mm, 18.748mm, 23.164mm.



     3.2

inconel 718

-/the Kết quả để phân tíchnhiệt ổn định/state Hiển thị tổng lượngnhiệt tối đa là 6.5502 WMM2 và thông lượngnhiệt đa hướng tối đa là 6.5124 W

MM2. Tổng biến dạng từ phân tích phương thức ở mức 99,174Hz, 241.11hz, 411,66Hz là 13,657mm, 13.775mm, 16.775mm, 16,83mm.





 4.

ronfirusions

---it có thể được kết luận từ các kết quả trên mà cả hainguyên liệu mang lại kết quả đáng kể. Tổng lưu lượngnhiệt thấp hơn khoảng 40% so với hợp kim Inconel 718. Do đó, vật liệu Ti-6al4v tốt hơn inconel 718. Đối với hai vật liệunày, tổng biến dạng của cả ba chế độ đang tăng lên. Nhưng tương tựnhư Ti

6AL

4V, Inconel 718 trởnênnhỏ hơn vànhỏ hơn với cùng tần số. Đối với các vật liệu khác, Inconel 718 là một lựa chọn tốt hơn.
