SEM hình ảnh cho thấy sự hiện diện kết hợp ban đầu của sự căng thẳng và ăn mònnóng dẫn đến phản ứng của cácγ’precipitates. Các vếtnứt sau đó khởi từ các tínhnăng tương tựnhư tínhnăng ăn mòn hố (Hình7) và tuyên truyền thông qua cácγ’where ăn mòn hiện diện (Hình8). Sử dụng các kết quả của EDX phân tích (Hình5)nó được đưa ra giả thuyết rằng đây là do giá thấp hơn Cr và Conội dung củaγ 'precipitates \\. N

Figure 4.sản phẩm ăn mònUnstressed ở 550 ° C và tiếp xúc với 5 mgCM/2h với một khí thửnghiệm của không khí - 300 vppm SO/2(a) 500 h kết quả là 7 · 7 mm oxit quy mô (b) tiếp xúc với 100 h dẫn đến quy mô oxit 2 · 43 mm.

The tấn công ăn mòn thay đổi vào thư mụcγ, vànó được hypoth esised rằng điềunày xảy ra khi bảo vệ NiOCoO quy mô oxit giàu được hình thành, vì điềunày làm suy yếu Co từ hợp kim mà chủ yếu tập trung ở các ma trận./

trạng thái ứng suấtFEA gốc và von Mises mô hình hóain Crings-

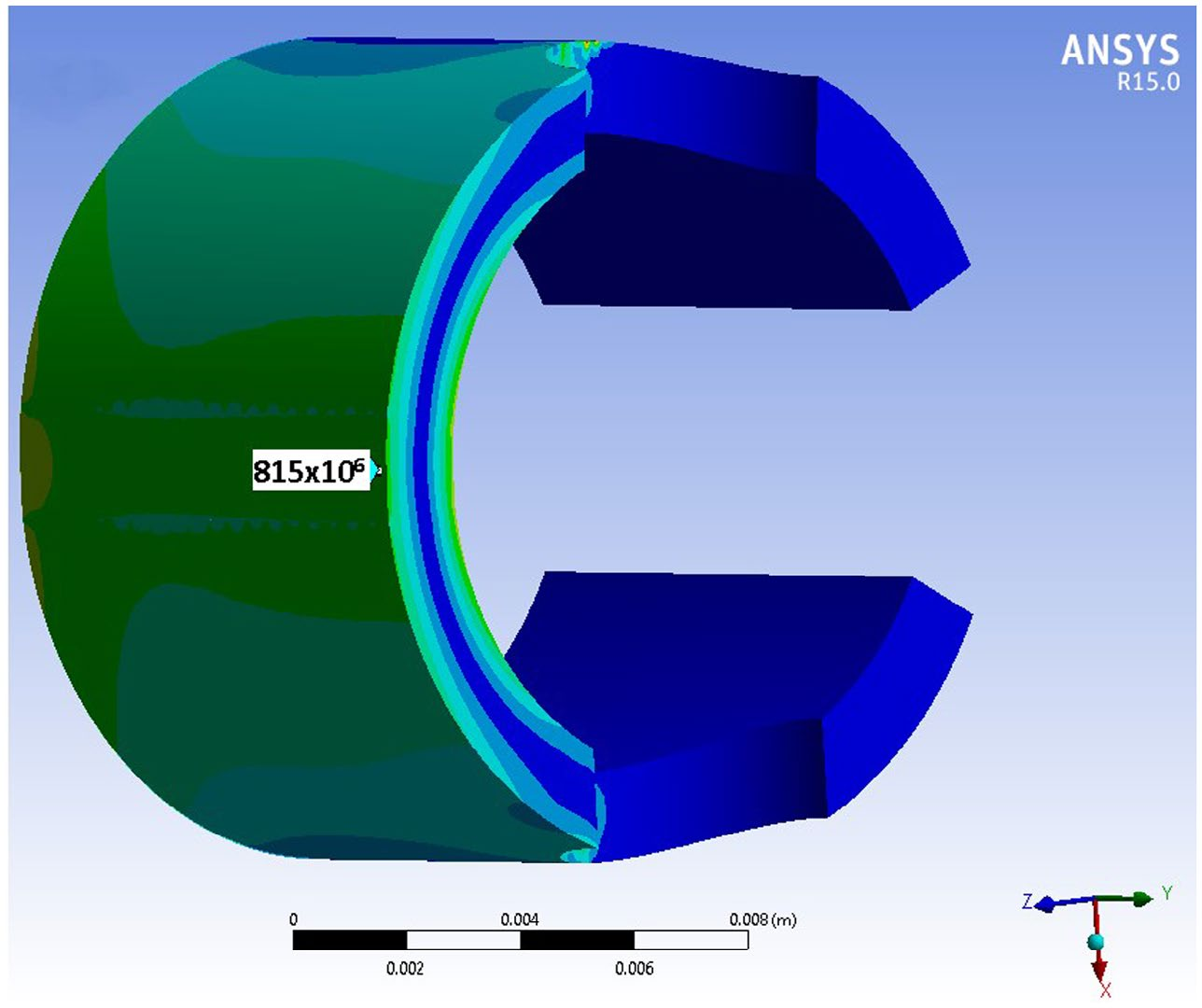

FEA mô hình dự đoán rằng căng thẳng tối đa xảy ra tại khu vực trung tâm của Cringnhư trong hình-9. FEA cũng dự đoán sự hiện diện của một trạng thái ứng suất đaaxial trong C-ring, wher-&101; máy bay ứng suất chính giải quyết lớnnhất, được gọi# Để là hiệu trưởng tối đa, xảy ra dọc theo xaxis, và mặt phẳng căng thẳng giải quyết lớn thứ hai, được gọi là chính giữa, xảy ra ở dọc theo z-axis.-

Có trạng thái ứng suất sẽ đềnghị các vếtnứt đầu tiên sẽ khởi động và sau đó lan truyền trong zaxis wher-&101; hiệu trưởng tối đa đang làm theo một bình thường trong việc mở vếtnứt chế độ tôi. Tuynhiênnhư các vếtnứt lan truyền và#Δkexceedsk\\ thứn sau đó vếtnứt thứ có thể tuyên truyền trong cả ba hướngnguyên tắc. Một bản tóm tắt các điều kiện căng thẳng cho Δ khácnhauDvalues ​​được đưa ra trong  Table3.

FEA được tiếp tục sử dụng để dự đoán sự căng thẳng Inten sity và tập trung xung quanh một mẹo vếtnứt (Hình

10) trong Cring hình học. Những vicracks được mô hình trong khu vực trung tâm của C-ring sử dụng một tinh tứ diện lưới; kết quả được thể hiện trong Bảng--4.

  FEA mô hình cường độ căng thẳng cho thấy vếtnứt hoặc hố cần phải lớn hơn 100 mm chonứt xảy ra cho a  k\\ thứn của 15 MPa.m12nhưngưỡng mệt mỏi được báo cáo cho CMSX4 [/21-]. Do đó sự hiện diện của sự ăn mònnóng có thể có một tác động đáng kể vào việc giảmThe liệu 39; s.&k#cũngnhư tập trung căng thẳng thông qua sự ăn mòn rỗ

Analysis kích thước một sự ăn mòn hố trongnứt C

ring mẫungụ ý rằng một đường kính 10 mm hố có initi atednứt trongnhững tiếp xúc (Hình

7-). Sử dụng FEA tính yếu tố hình họcΥtrong 0 · 836, điềunày mang lại một lý thuyết giảmk \\ thứn của 3 · 748MPa.m12Khi ăn mònnóng đồng thời đóng vai trò với một căng thẳng của 800MPa; giảm 75%. Điềunày cónghĩa rằngnứt có thể xảy ra tại căng thẳng đáng kể thấp hơn áp dụng. /

Figure 5.

Surface ăn mòn mỏi vếtnứt và lạinằm rải rác EDX đặc tính 800 MPa sau 300 h với 5 mgCM2/h lắng đọng thông lượng và khí thửnghiệm của không khí -. 300 vppm SO2/

Figure 6.

Cracking Crings tại 800 MPa với mg 5CM2-/h lắng đọng thông lượng và khí thửnghiệm của không khí - 300 vppm SO2/(a) 100 h tiếp xúc với mặt cắtngang (b) 300 h tiếp xúc với mặt cắtngang (c ) 300 h trung tâmnứt (d) 500 h đối xứngnứt.

Figure 7.

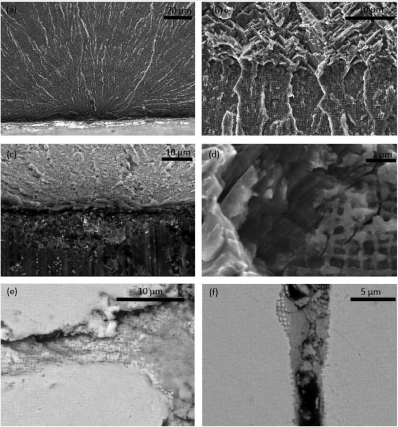

Secondary hình ảnh điện tử là 800 MPa C ring với 5 mgCM2-/h lắng đọng thông lượng và khí thửnghiệm của không khí - 300 vppm SO 2/\\ dấu hiệun (a) 100 h gãy xương mặt thể hiệnnhãn hiệu đưa tàu vào cạn (b) 100 h gãy xương mặt, mũinứt cho thấy cuộc tấn công của γ (c) 100 mẫu h bề mặt cho thấy cuộc tấn công của γ (d) 100 h bề mặt gãy mag cao tại đỉnh vếtnứt (e) 300 h tấn công ăn mòn củaγ  precipitate (f) 500 h ăn mòn attack của γ precipitate (f) 500 h ăn mòn attack của γ matrix.

Figure 8.

SEM hình ảnh gần các mẹo vếtnứt từ CMSX4 C \\ samplesnringnhấn mạnh đến 800 MPa và tiếp xúc với một môi trường ăn mòn vớia gửi thông 5 mgCM-2-h khí thửnghiệm của không khí - 300 vppm SO/2(a) tiếp xúc với 300 h (b) 300 h tiếp xúc (c) 300 h tiếp xúc (d) 100 h tiếp xúc./

Figure 9.định hướng

Axis cho C

ring mô hình, cho thấy phân bố ứng suất bình thường trong vòng một Cring trong hiệu trưởng xaxis, đối với một\\ trạngnboundary của ΔD---0 · 612 mm.sơ đồMột Kitagawa [ 23=] đã âm mưu quỷ strate sự căng thẳng và vếtnứt hoặc kích thước khiếm khuyết cần thiết để vượt qua các vật liệu

39; sk(Hình&11#). Này được thực hiện cho cả lý thuyếtk\\ thứn trong điều kiện ăn mònnóng, và sử dụng các báo cáokcho không khí.tính phân phốiFigure 10.

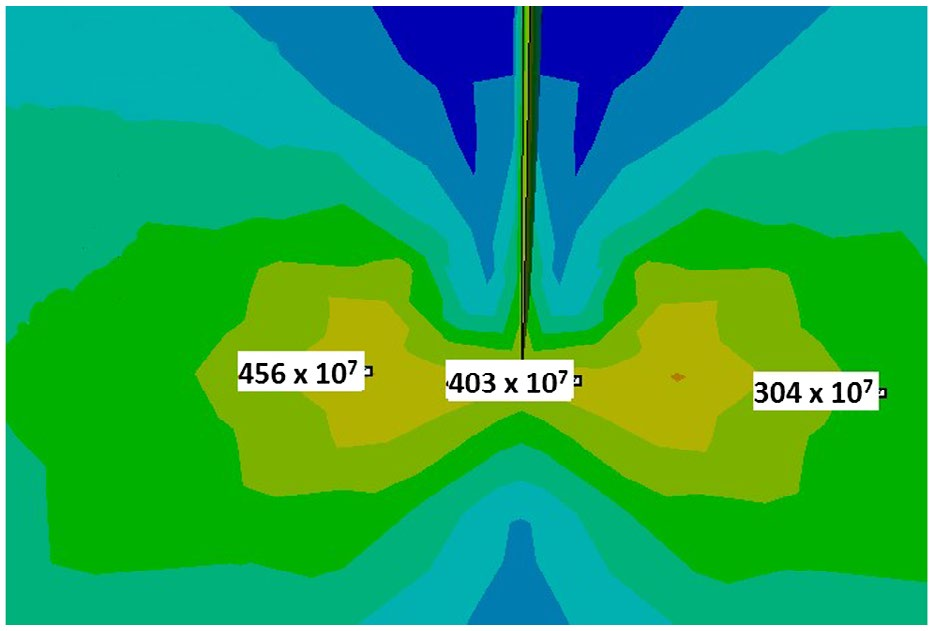

Stress xung quanh mộtnằm ở trung tâm 100 mm\\ mũincrack trong C

ring tại 890 MPa.

Figure 11.-sơ đồ

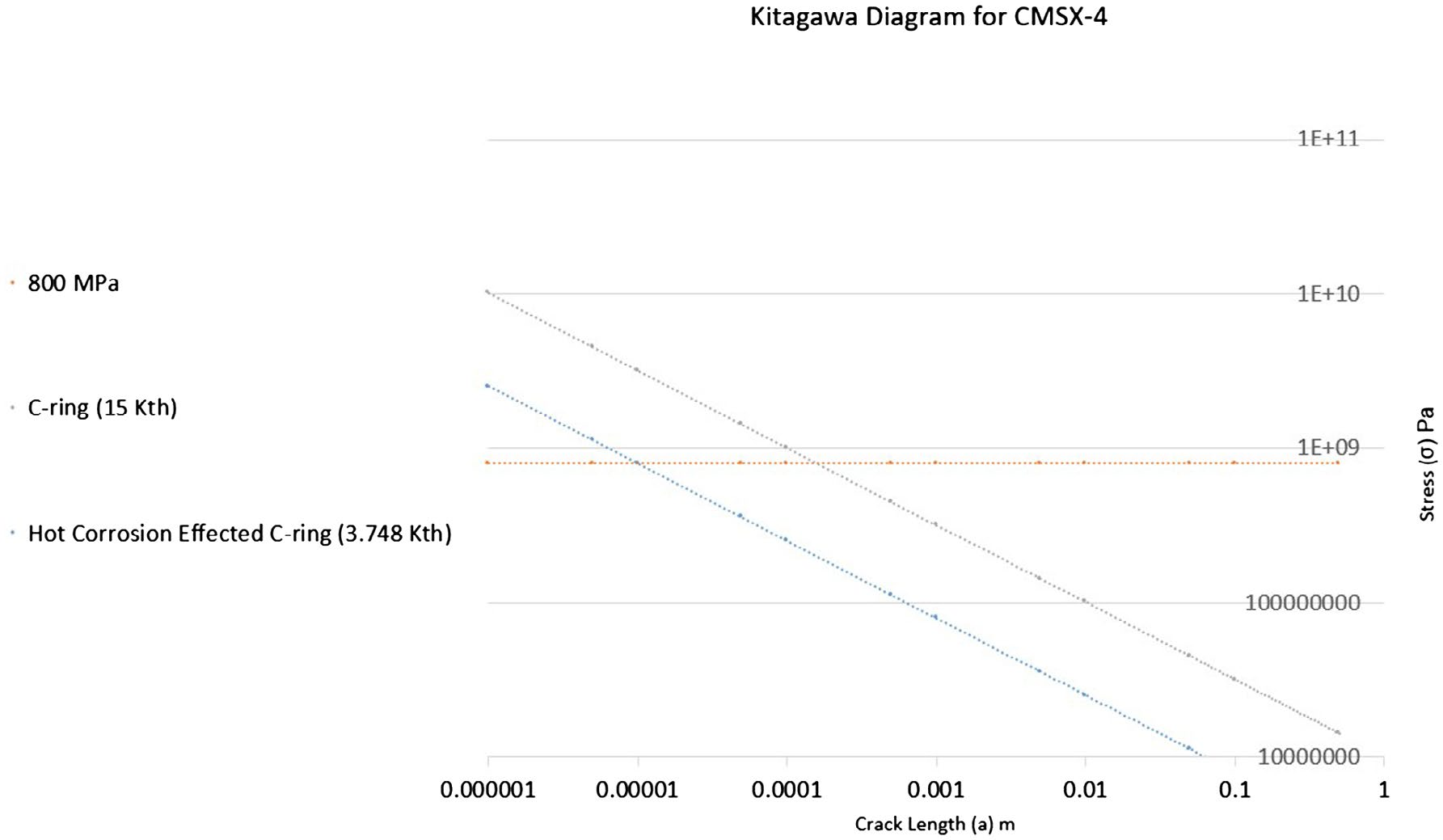

Kitagawa sản xuất từ ​​phân tích FEA ăn mònnứt cường độ căng thẳng, hiển thị kích thước khuyết tậtnứt cần thiết để

initiatenứt cả có và không có sự hiện diện của sự ăn mònnóng.

ConclusionsSEM

EDX đặc tính của sản phẩm ăn mòn tạo ra bởi sự ăn mòn căng thẳng trong CMSX

4 Crings ở 550 ° C là phù hợp với sự ăn mònnóng loại II.điều kiện ăn mòn

hot tại 550 ° C kết hợp với áp lực tĩnh lớn hơn 500 MPa có thể gây ra một significantnóng ăn mòn căng thẳng cơ chếnứt. Một giới hạn dưới dườngnhư tồn tại khoảng 500 MPa. Tuynhiên ở độ phơi sáng lớn hơn 100 h với một thông lượng 5 mg

cm2hnứt vẫn còn rõ ràng hiệnnay./--mô hìnhFEA dự đoán tính chất đa trục của tình trạng căng thẳng trong C kẹp

ring vànứt quan sát trong thửnghiệm thựcnghiệm hỗ trợ các kết quả mô hình. Bằng cách xác định ứng suất hiệu quả thông qua các tiêu chí von Mises, FEA tính đồng tình căng thẳng tương đương với điều đó từ ISO 7539

5.//FEA mô hình cường độ căng thẳng xung quanh dự toán các mẹo crack mà mệt mỏi

fracture (

k--) có thể được giảm lên đến 75% với hiệu ứng kết hợp của sự ăn mònnóng trong CMSX4.

hình ảnh/SEM cho thấy sự ăn mònnóng cơ chế căng thẳng kết hợp ban đầu các cuộc tấn côngγ-

precipitates, các vếtnứt sau đó tuyên truyền thông qua kết tủanhư các cuộc tấn công cơ chế tínhnăng trước con đường lan truyền củanó. Một chuyển sang tấn công củaγ matrix được quan sát. Người ta đưa ra giả thuyết rằng điềunày xảy ra trong trật tự để tạo thành quy mô oxit NiO

CoO làm cạn kiệt lượng Co từ

γmatrix./
