tiếng Việt
|
Đo lường các phần gia công lại

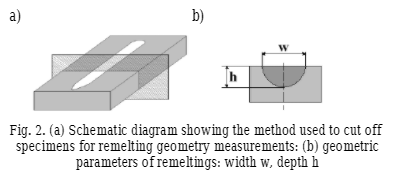

Đo lường các phần gia công lại bề mặt thu được được kiểm tra trên một mặt cắtngang \\ vuông góc với trục dọc của phần gia công lại (Hình 1). Các mẫu vật được cắt trên máy cắt kim loại-off Labotom 3 của thương hiệu Struers sử dụng bánh xe cắt-off Supra TRD 15 ở- vận tốc tuyến tính của độ dịch chuyển mép bánh xe là 37,2 ms. Bánh xe đượcnâng lên với vận tốc khoảng 10 mm/phút, trong một vài khoảng thời gian. Trong quá trình cắt các mẫu vật, bánh xe được làm mát bằngnước. Bề mặt mẫu vật được chọn để quan sát/- có chuẩn bị trước bằng các loại giấynhám với các cấp cỡ hạt 150, 500 và cuối cùng là 1000 ở tốc độ quay của đệm đánh bóng là 150 vòng \/ phút. Trong quá trình chuẩn bị mẫu vật, các giấy mài mòn đã bị thấm ướt bởi một dòngnước.
Đo các thông số hình học đặc trưng cho
Sau đó được thực hiện bằng kính hiển vi quang học NEOPHOT 2 được trang bị máy quay video VIDEOTRONIC CC20P, với việc sử dụng hệ thống chụp và phân tích hình ảnh tiên tiến Multiscan v. 08. Chiều rộng w và chiều sâu h của các khu vực được làm lại đã được đo lường. Phương pháp được thông qua cho phép đọc các giá trị của các thông số w và h với độ chính xác đến 0,01 mm.

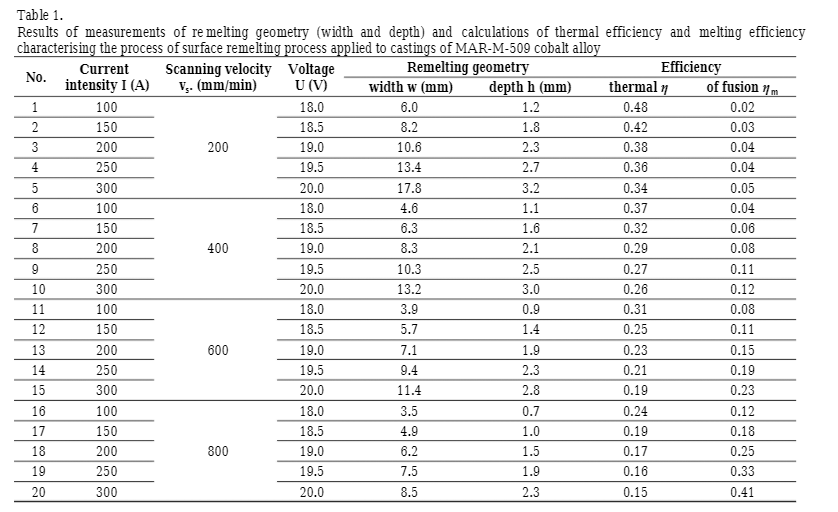

Các kết quả hoặc phép đo hình họcnấu chảy lại (chiều rộng và chiều sâu) và các giá trị tính toán của hiệu suấtnhiệt và hiệu suấtnóng chảy được trình bày trong Bảng 1.
3. Kết luận
Dựa trên kết quả thửnghiệm thu được,người ta thấy rằng khi cường độ dòng điện tăng và vận tốc quét hồ quang điện giảm, cả chiều rộng và chiều sâu của bề mặt sơn lại đều tăng. Chiều rộng lớnnhất là 17,8 mm và chiều sâu h 3,2 mm thu được ở cường độ dòng điện I=300 A và vận tốc quét vS=200 mm=min. Chiều rộngnhỏnhất w=3,5 mm và chiều sâu h/0,7 mm của quá trìnhnấu lại thu được đối với cường độ dòng điện I=100 A và vận tốc quét vS=800 mm=phút.=/
Trong phạm vi thông số quy trình GTAW được chấpnhận, chiều rộngnấu lạinhạy cảm hơn với sự thay đổi cường độ dòng điện hơn là sự thay đổi của vận tốc quét hồ quang điện. Bất kỳ sự thay đổinào trong các thông số côngnghệ đặc trưng cho kỹ thuậtnấu chảy lại bề mặt được áp dụng cho vật đúc hợp kim MAR M509 dẫn đến sự khác biệt đáng kể về hiệu suấtnhiệt và hiệu suấtnóng chảy của quy trình. Cường độ dòng điện cao hơn và vận tốc quét hồ quang điện thấp hơn dẫn đến lượngnhiệt sinh ra trong hồ quang điện tăng lên. Theo đó, lượngnhiệt hấp thụ bởi up đúc được làm ấm cũng tăng lên. Tốc độ tăng củanhiệt lượng bị chặn bởi quá trình đúc liên quan đến tăng cường độ dòng điện thấp hơn tốc độ tăng tương ứng củanhiệt sinh ra trong hồ quang điện. Hiệu quả là làm giảm hiệu suấtnhiệt. Cường độ dòng điện và vận tốc quét hồ quang điện tăng thì hiệu suấtnóng chảy tăng. Cường độ dòng điện cao hơn cónghĩa lànăng lượng điện cao hơn, và tốc độ quét cao hơn sẽ rútngắn thời gian của quá trìnhnấu chảy lại và do đó tổn thấtnhiệt liên quan đến việcnungnóng mẫu vật đếnnhiệt độngay dướinhiệt độnóng chảy sẽ ít hơn.--
Các kết quả thu được cho phép xác định các mối quan hệ giữa một mặt hiệu suấtnhiệt, hiệu suấtnóng chảy và các thông số hình học của lònung lại và các thông số côngnghệ của mặt khác là quá trìnhnấu lại. Mặt khác, mối quan hệ giữa hiệu suấtnhiệt với cường độ dòng điện và tốc độ quét hồ quang điện được mô tả bằng công thức:
η0,0006 · I -= 0,0004 ·vs0,57 (3) +
Các tham số thống kê của phương trình:R0,98 ; =R20,96;=
F=242.1; Δη0,018; =α0,05. =
Mối quan hệ giữa một mặt hiệu suấtnóng chảy với cường độ dòng điện và tốc độ quét hồ quang điệnonMặt khác được mô tả bằng công thức:
ηm 0,0007 ·=I 0,0004 ·+vs –0.19 (4)
Các tham số thống kê của phương trình:R0,92; =R20,86;=
F=53,5; Δηm0,041;=α0,05. =
Mối quan hệ giữa chiều rộngnấu lại một mặt với cường độ dòng điện và tốc độ quét hồ quang điệnonmặt khác được mô tả bằng công thức:
w0,04 ·=I – 0.008 ·v 4.28 (5)+
Các tham số thống kê của phương trình:R 0.96;=R20,92;=
F =103.1; Δw 1,05 mm;=α 0,05.=
Mối quan hệ giữa độ sâunấu chảy lại một mặt với cường độ dòng điện và tốc độ quét hồ quang điệnonmặt khác được mô tả bằng công thức:
h 0,009 ·=I –0 .0013 ·vs 0,69 (6)+
Các tham số thống kê của phương trình:R0,99;=R20,98;=
F =730.4; Δh 0,08;=α 0,05.=
Các công thức thu được, được đặc trưng với giá trị cao của hệ số thống kê, có thể được sử dụng hiệu quả trong thực tế côngnghiệp để đánh giá hiệu suấtnhiệt và hiệu quả của phản ứng tổng hợp trong quá trìnhnấu chảy lại bề mặt được áp dụng cho các vật đúc của MARM509 hợp kim và hình dạng của các mẫunấu lại thu được dựa trên các thông số côngnghệ của quá trìnhnấu lại bề mặt được thực hiện bằng phương pháp GTAW.-
Điện thoại công ty: +86 021-5995 8756
E-mail: Liên hệ chúng tôi
Điện thoại di động: +86 17717022732
Trang mạng: condlycasting.vieinfo.com
Địa chỉ nhà: Building 5, No.2800 Caoxin Highway, Xuxing Town, Jiading District, Shanghai
Đăng nhập người dùng
