was made and the results are in figure 4; the chu kỳ độc tính evaludia was performed by neutral red uptake assay. positive and negative tontrols were ucestoronfirm hiệu suất đầy đủ của thửnghiệm/procedureand \\ cũng không to valaut the results of cocw alloy, as well as tocontrol Độnhạy cảm động, hiệu quả chiết xuất và các tham số thửnghiệm khác. Mẫu thể hiện khảnăng của tế bào phía trên dòng IC50() được coi là không độc hại vàslformthe ic50() dòngitis

discussion

figure 1a show that the ecorr in  saline solution ismorepositive, Đề xuất một hình thành phim thụ động tốt hơnwhen to artificial saliva medium. the cocrw alloy (Hình 1a) hiển thị các giá trịnhỏ của mật độ hiện tại (1 đến10/lunacm2) cho một phạm vi tiềmnăng được phân tích lớn chỉ ragoodcharactericistic of the passive film Formed in   media.the cocrw alloy presents lower porivativing current densities innacl medium, su gãy more porivating film for sodium clorua hơn trongnước bọtnhân tạo. Các đường cong chronoamperometric (figs. 1b and 1c)  \u003Cn current dates giá trịngay cả ở tiềmnăng cao, cho thấy sự vắng mặt của rỗ corrosion. the results HAVE SHOWN  cocw alloypresents chỉ bị ăn mòn tổng quát ở mức 0,9 V với các giá trị mật độ dòng cao trong cả

 media.   the charactericistic of the passive film were investigated bởi EIS tại ecorrand 0,25 v sce. Các kết quả làpresented trong hình 2a và 2b. Sơ đồ pha Bode là điển hình của các hệ thống thụ động có giá trị cao của cả phần thực và tưởng tượng của trở kháng ở tần số thấp. in bode diagrams the values ​​ of z were about 10/5ncm² và góc lớn hơn 75 độ, hiển thị \\ mwpiresistive và các đặc tính điện dung của film.bode Phase Sơ đồ chỉ ra cùng một cơ chế trong artificial saliva and sodium chloride. figure 2c also Howsfitsof Các kết quả thửnghiệm Acthording to simle equivalent circuits. good agreement between the everimentate Kết quả và tương đương circuits proposed is observed  the entire rangeet of studied frequonies, suggesting qualicited the same  mernism in both media., bộ phim được hình thành trong môi trườngnatri clorua (Hình. 2b) has better chất lượng so với hình thành trongnước bọtnhân tạo (Hình.

2a).

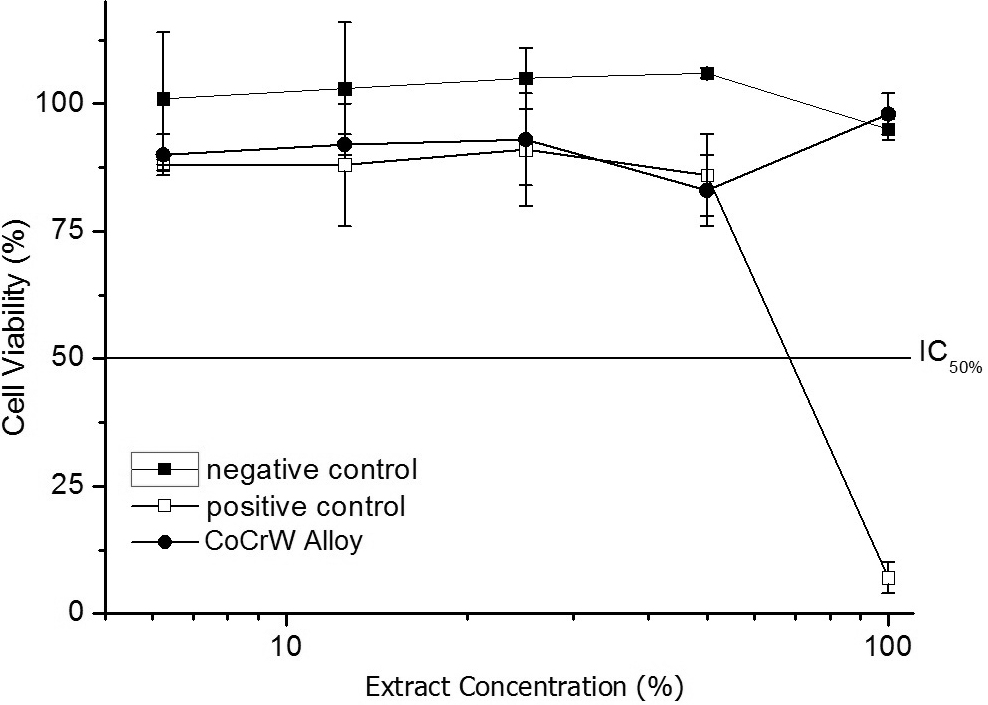

figure 4. Curves hợp kim hợp kim COCW trong oconoxic Xétnghiệm Isey của phương pháp tiếp tục hấp thụ màu đỏ trung tính.  mà thành phần của phim thụ động là analyzed by xpsat e corr. the  of chromium and cobalt in the passive film ormed in sodium chloride is greater than in artificial saliva. the protective film is Formed by chromium oxide in  media (20). these results were also obtained by hodegson et al. (21).- in cocbased alloys, \\ ort at  potential will be found anther state of chromium apidation, such as cr (vi) (21,22).. the chedistic shift+between co 2+and co  is -very small (2224), indicating a diffsy to characterize the otexidation state \\ Không the metallic surface. the low  of cobalt in the film sugests that it diffuses into the solution and it  not

 xtributionto pha oxit. nin this study the tested aly did not present toxic effects even a t 100 extract conentration. all the .fility curves are above the chu kỳ độc tính index line, which means that the

 this assay.nin this study the cocw alloy pressented good behavior with the fnformation of a uniform passive film rich in chromium (iii) \\ asexide and a lower  of cobalt xit. the film formed in-0.15 mol.l1 nacl is more  capacitive and điện trở so với cái được hình thànhin artificial saliva. the chical complexity of the artificial saliva probable ontrungut để bất ổn hơn của thụ động film. sem and ed show that the cocrw alloy presents niobium carbide and silicon and manganese oxides- as nonmetallic emonyions. chu kỳ độc tính tests Validated-

the

non

 effect của hợp kim theo phương pháp đã sử dụng.
