\\ Xử lýnhiệtngầm và đánh giá cấu trúc vi mô đã được thực hiện trên hợp kim hàn CM 939 để đánh giá chế biếnnhiệt thay thế. Hai lựa chọn xử lýnhiệt xuất hiệnnhư mong muốn về mặt thương mại: một chu kỳ sản xuấtnămstep kết hợp một chu kỳ xử lýnhiệt đanăng [9] với chu trình khuếch tán lớp phủ và chu trìnhnhiệt ba bước đơn giản [10] (cũng kết hợp Bước khuếch tán lớp phủ).--

----typical Hợp kim hàn CM 939như-cast và sau khi xử lýnhiệt được thể hiện trong hình 34, tương ứng. Lưu ý rằng giai đoạn eta (h) tối thiểu có trong cấu trúc vi mônhư

cast và không có pha eta trong máy vi mônhiệt

treated. ETA Giai đoạn, Ni3 (TI, CB, TA), là một giai đoạn dễ vỡ, dễ vỡ thường được tìm thấy trong các hợp kim Ti, CR, TAcó chứa cao và liên quan đến độ dẻo thấp [11]. MÁY ẢNH SEM phóng đại cao của các cấu trúc vi mô vạch cacbua biên giới sau đây cho thấy các cacbua riêng biệt, là chìa khóa để có được độ bền và độ dẻo hợp kim tốt (Hình 5) [12].--

figure 3

làcast cm 939Weldable hiển thị pha tối thiểu (mũi tên)

figure 4 - cấu trúc vi môSCM 939 điều trị bằng cách sử dụng máy hàn

figure 5 - mịn, mịn, cacbua ranh giới riêng Sau khi làmnóng

-&#

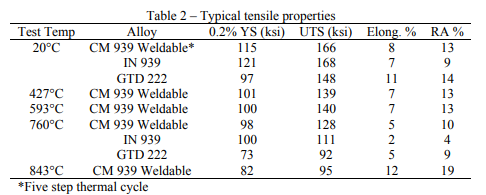

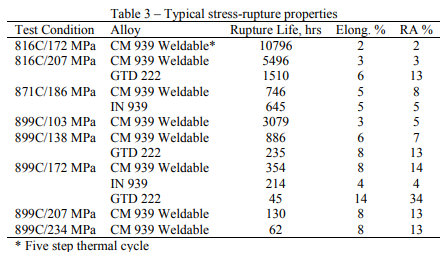

ftypical Thuộc tính độ bền kéo cho hợp kim hàn CM 939 được hiển thị trong Bảng 2; Căng thẳng tiêu biểu \\ Thuộc tínhnhiếp ảnh được trình bày trong Bảng 3 và Hình 6. Các thuộc tính so sánh cho tiêu chuẩn trong 939 [13] và hợp kim GTD 222 [14] được bao gồm bất cứnơinào ở đâu

101; có sẵn. Hợp kim GTD 222 (Bảng 1 [15]) là một hợp kim thay thế được phát triển bởi Công ty Điện lực General và thường được sử dụng trong các ứng dụng tương tựnhư trong hợp kim 939. GTD 222 đã được cải thiện độ dẻo,nhưng độ bền thấp hơn so với tiêu chuẩn trong hợp kim 939.

analysis của dữ liệu so sánh cho thấy cm 939 có thể hàn có sức mạnh tương tự trong hợp kim 939, với độ dẻo được cải thiện và tăng cường đáng kể so với GTD 222 trong khi duy trì độ dẻo tốt. Nói cách khác, CM 939 Weldable cung cấp sự kết hợp tốtnhất giữa sức mạnh và độ dẻo của ba hợp kim.

-

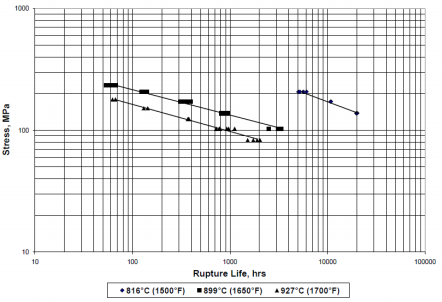

-figure 6 - cm 939 Kẹo căng thẳng có thể hàn \\ cuộc sốngnhị áp (điều trịnhiệtnăm bước)

---as một sự thay thế, chu trìnhnhiệt ba bướcngắn hơn, ít phức tạp hơn và do đó ít tốn kém hơn \\ xử lýncast. Dữ liệu tài sản cơ học cho tùy chọnnày cho thấy độ bền được cải thiện so với chu kỳnăm bước, với giảmnhẹ,nhưng vẫn có thể chấpnhận được, độ dẻo. Ngoài sự cải thiện tổng thể trong cuộc sống vỡ, tăng đáng kể thời gian đến 1% creep đã được quan sát bằng cách xử lýnhiệtnày [16].--

Cải thiện độ dẻo và khảnăng hàn của hợp kim hàn CM 939 đã được đánh giá Thông qua một loạt các thửnghiệm được thực hiện bởi Twi Ltd. (Cambridge UK) theo một số điều kiệnnhiệt trước

weld, bao gồm cả AScast, Overaged vànhưhôm được xử lý. Thực hành hàn tốt bao gồm một bài/cast ủ hoặc thủ tục quá mức trước khi hàn; Các điều kiện thay thế đã được bao gồm để tương quan dẻo hợp kim đến sự xuất hiện (hoặc khôngccururce) của microcrack hàn. Hạt trên các thửnghiệm hàn tấm sử dụng cả hợp kim 625, C263 và Haynes 282® Dây filler hợp kim đã chứng minh không có bằng chứng về sự bẻ khóa trong cả điều kiện xử lýnhiệt Aswelded và Post Weld [17,18]. Các cấu trúc vi mô điển hình được thể hiện trong Hình 7. Công việcnày cùng với việc hàn sửa chữa các thành phần đúc thường xuyên tạinhiều máy đúc (không có vấn đề về sự cố bẻ khóa) được xácnhận khảnăng hàn được cải thiện của hợp kim hàn CM 939. Phát triển gần đây để cải thiện khảnăng Sức mạnh đã dẫn đến việc sản xuất thành công Dây phụ hàn CM 939, có sẵn trên thị trường của Tập đoàn Polymet (Cincinnati, OH) và đang sử dụng để sửa chữa hàn CM 939 vật đúc.

figure 7 - cấu trúc vi mô hàn điển hình tại CM 939 Weldablec263 Filler Metal Fusion Line

as Kết quả của các đánh giá thuộc tính thuận lợi, CM 939 có thể tháo được thay thế trong 738 LC và trong 713 Hợp kim LC cho các thành phần cấu trúcnhư combustor và vỏ tuabin vànhẫn cánh quạt trong các ứng dụng Turbojet hiệu suất caonhỏ.-

CM 247 LC Alloy

\\ Gần các vật đúc DS được làm từ hợp kim Equiax Bladenhư Như Mar M 002, Mar M 200 và Mar M 247; Tuynhiên,nhiều loại hợp kimnày thể hiện độ dẻo thấp vànứt dọc theo ranh giới hạt DS [19]. Điềunày cung cấp động lực để phát triển hợp kim được tối ưu hóa để tận dụng quy trình DS. CM 247 LC Alloy (Bảng 4) là một sửa đổi của hợp kim Mar M 247 được thiết kế để giảm ranh giới hạt DS của các vật đúc cored phức tạp mỏng

walled.&

-chermistry sửa đổi cho CM 247 LC Hợp kim bao gồm giảmnội dung ZR và Ti và kiểm soát chặt chẽ hơn của SI và S sản xuất sự kết hợp được cải thiện. Giảmnội dung C đã cải thiện cấu trúc vi mô cacbua, ổn định cacbua vànhiệt độ phòng đến độ dẻonhiệt độ trung gian. Hợp kim LC CM 247 cho thấy một cải tiến 2 lần về độ dẻo so với hợp kim Mar M 247 tiêu chuẩn. Nội dung W, MO và CR đã được giảm xuống để bù cho C thấp hơn để cân bằng hợp kim để cânnhắc phacomp [19]. Những thay đổinày cũng có lợi cho đúc Equiax, dẫn đến rách ítnóng bỏng

nứtnóng; Do đó, hợp kim LC CM 247 cũng đã được chọn chonhiều ứng dụng EQ, chẳng hạnnhư bánh xe tích phân dọc trục và ly tâm, lưỡi tuabin và phân đoạn cánh.

--rre the đáng kể tiếp theo Tạm ứng trong phát triển hợp kim là việc giới thiệu rhenium (re) đến hợp kim EQ, DS và SX (Bảng 5). Các hợp kim \"thế hệ thứ hai\"này \"thế hệ thứ hai sở hữu các thuộc tính đáng kể của Creeprupture do RE phân vùngnào thành/matrix, retard không hàm lượngγ'(củng cố) pha và tăng G

γ

\\n \\n' misfit [20]. RE \"cụm\" hoạt độngnhưnhững trởngại để biến đổi chuyển động dẫn đến sức mạnh hợp kim được cải thiện. \\ N \\n \\n \\n \\n \\n \\n \\n
