Đầu tiên: vẽ bản đồ khuôn

    Trước khi vẽ bản vẽ lắp ráp cuối cùng của khuôn, bản vẽ quy trình nên được vẽ lên và nó phải đáp ứng các yêu cầu của bản vẽ phôi và xử lý dữ liệu. Kích thước được đảm bảo bởi quy trình tiếp theo sẽ được đánh dấu bằng các từ " quy trình " trên bản vẽ. Nếu, sau khi đúc, không có gia công nào khác được thực hiện ngoại trừ sửa chữa các gờ, bản vẽ quy trình hoàn toàn giống với bản vẽ phôi.

Tốt nhất là đánh dấu số phần, tên, vật liệu, độ co rút vật liệu, tỷ lệ bản vẽ, vv theo sơ đồ quy trình. Thông thường bản vẽ quy trình là trên bản vẽ lắp ráp khuôn.

    Vẽ bản vẽ lắp ráp cuối cùng càng nhiều càng tốt bằng tỷ lệ 1: 1. Khoang được vẽ trước, và khung nhìn chính và các khung nhìn khác được vẽ đồng thời.

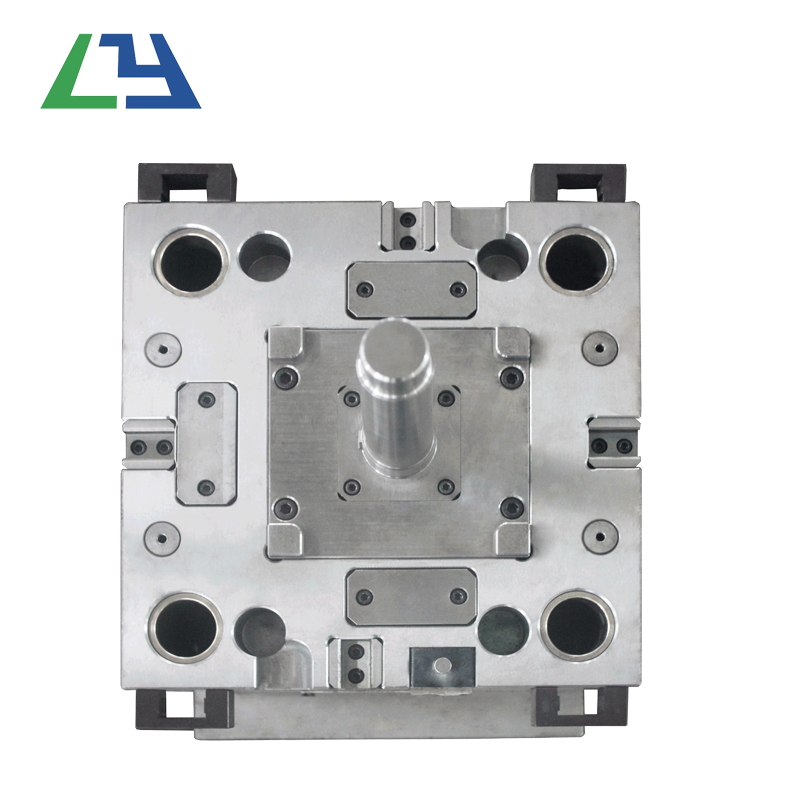

    Bản vẽ lắp ráp khuôn bao gồm:

    Cấu tạo bộ phận khuôn

    Kết cấu hệ thống rót và hệ thống xả.

    Chia tay bề mặt và phương pháp chia tay.

    Cấu trúc hình dạng và tất cả các bộ phận kết nối, định vị và các bộ phận hướng dẫn.

    Đánh dấu kích thước chiều cao khoang (không bắt buộc, theo yêu cầu) và kích thước tổng thể của khuôn.

    Công cụ phụ trợ (công cụ để loại bỏ các bộ phận và khuôn mẫu, công cụ hiệu chuẩn, vv).

    Tổng hợp tất cả các số phần theo trình tự và điền vào danh sách chi tiết.

    Đánh dấu các yêu cầu kỹ thuật và hướng dẫn sử dụng.

    Yêu cầu kỹ thuật của bản vẽ lắp ráp khuôn:

    Đối với các yêu cầu hiệu suất của các hệ thống nhất định của khuôn. Ví dụ, yêu cầu lắp ráp cho hệ thống phóng và cấu trúc kéo lõi trượt.

    Yêu cầu đối với quá trình lắp ráp khuôn. Ví dụ, sau khi khuôn được lắp ráp, khoảng cách liên kết của bề mặt liên kết của bề mặt chia không được lớn hơn yêu cầu song song 0,05 mm trên và dưới khuôn và kích thước được xác định bởi lắp ráp và các yêu cầu đối với kích thước này được chỉ ra.

Việc sử dụng khuôn, lắp ráp và phương pháp tháo gỡ.

    Điều trị chống oxy hóa, số khuôn, chữ, đánh dấu, con dấu dầu, lưu trữ và các yêu cầu khác.

    Các yêu cầu liên quan để thử nghiệm và kiểm tra thử nghiệm.

    Thứ tự tháo rời và vẽ bản vẽ bộ phận từ bản vẽ lắp ráp của khuôn phải là: đầu tiên bên trong và sau đó bên ngoài, đầu tiên phức tạp và sau đó đơn giản, đầu tiên hình thành các bộ phận, sau đó các bộ phận kết cấu.

    Yêu cầu như sau:

    Yêu cầu đồ họa

    Hãy chắc chắn để vẽ theo tỷ lệ, cho phép phóng to hoặc thu nhỏ. Lựa chọn chế độ xem là hợp lý, hình chiếu là chính xác và bố cục phù hợp. Để làm cho số bằng sáng chế xử lý dễ hiểu và dễ lắp ráp, đồ họa phải nhất quán nhất có thể với bản vẽ lắp ráp chung, và đồ họa phải rõ ràng.

    Các yêu cầu kích thước là thống nhất, tập trung, trật tự và đầy đủ

    Thứ tự của kích thước là: đầu tiên đánh dấu kích thước của các phần chính và góc nháp, sau đó đánh dấu các kích thước phù hợp, sau đó đánh dấu tất cả các kích thước. Trước tiên, đánh dấu các kích thước phù hợp trên bản vẽ phần không chính, sau đó đánh dấu tất cả các kích thước.

Bề mặt nhám

    Đánh dấu một trong những độ nhám được áp dụng nhiều nhất ở góc trên bên phải của bản vẽ, chẳng hạn như " Còn lại 3.2. " Các biểu tượng độ nhám khác được đánh dấu trên mỗi bề mặt của bộ phận.

    Nội dung khác

    Ví dụ, tên bộ phận, số bản vẽ khuôn, cấp vật liệu, yêu cầu xử lý nhiệt và độ cứng, xử lý bề mặt, tỷ lệ đồ họa, độ chính xác xử lý kích thước tự do, mô tả kỹ thuật, v.v ... phải được điền chính xác.

    2. Hiệu đính và đánh giá bản vẽ

    Mối quan hệ giữa khuôn và các bộ phận và bản vẽ bộ phận nhựa

    Liệu vật liệu, độ cứng, độ chính xác kích thước và cấu trúc của khuôn và các bộ phận khuôn có đáp ứng các yêu cầu của bản vẽ bộ phận nhựa.

    Bộ phận nhựa

    Liệu dòng chảy của dòng chảy vật liệu nhựa, lỗ co ngót, vết hàn, vết nứt và góc giải phóng có ảnh hưởng đến các yêu cầu về hiệu suất, độ chính xác kích thước và chất lượng bề mặt của các bộ phận nhựa. Có bất kỳ thiếu sót nào trong thiết kế của mẫu không, việc xử lý có đơn giản không và liệu độ co rút của vật liệu đúc có được chọn chính xác không.

Thiết bị đúc

    Thể tích tiêm, áp suất phun và lực kẹp là không đủ. Có bất kỳ vấn đề nào với việc lắp đặt khuôn, lõi phía nam của các bộ phận bằng nhựa và làm khuôn không?

    Cấu trúc khuôn

    Liệu vị trí của bề mặt chia tay và độ chính xác của việc hoàn thiện có đáp ứng nhu cầu hay không, sẽ có nhấp nháy hay không và liệu các bộ phận bằng nhựa có thể được đặt ở bên cạnh khuôn với đầu phun sau khi mở khuôn hay không.

    Liệu phương pháp tháo gỡ có chính xác hay không, liệu kích thước, vị trí và số lượng của thanh kéo dài và ống đẩy có phù hợp hay không, tấm đẩy sẽ bị kẹt bởi lõi, và nó có gây trầy xước cho các bộ phận đúc không.

    Điều chỉnh nhiệt độ khuôn. Sức mạnh và số lượng máy sưởi; vị trí, kích thước và số lượng dòng chảy trung bình làm mát là phù hợp.

    Phương pháp để xử lý các phần dưới được làm bằng các bộ phận bằng nhựa là liệu cơ chế loại bỏ các phần bên dưới có phù hợp hay không, ví dụ, liệu thanh trượt và thanh đẩy trong cơ cấu kéo của cột dẫn hướng nghiêng có giao thoa với nhau hay không.

    Liệu vị trí và kích thước của hệ thống rót và xả là phù hợp.

Bản vẽ thiết kế

    Liệu vị trí của từng bộ phận khuôn trên bản vẽ lắp ráp có phù hợp hay không, liệu nó có được hiển thị rõ ràng hay không và có bất kỳ thiếu sót nào không;

    Số phần, tên, số lượng sản xuất, các bộ phận bên trong hoặc gia công, các bộ phận tiêu chuẩn hoặc các bộ phận không chuẩn trên bản vẽ bộ phận Cho dù các vật liệu, xử lý nhiệt, xử lý bề mặt và mức độ hoàn thiện bề mặt được đánh dấu và nêu rõ.

    Kích thước làm việc và kích thước phù hợp của các bộ phận chính và các bộ phận đúc. Các số liệu kích thước phải chính xác và không cho phép nhà sản xuất chuyển đổi.
