Cần phải chống lại các điều kiện nghiêm trọng như nhiệt độ cao, các lực ly tâm cao và oxy hóa.Ngày nay, các phương pháp tụ máu trực tiếp (DS) và pha lê đơn (SX) được dùng để đúc các lưỡi dao bởi vì các phương pháp casting thông thường tạo ra những lớp kiên cố với tính chất chưa đạt độ cao nhiệt độ do cấu trúc hạt cân.Thông thường thì những cục sao phóng đã rớt ở ranh giới ngũ cốc vì mệt mỏi nhiệt, nóng hóa và bò leo.Vùng thóc là nơi khởi đầu thất bại.Việc định vị hay loại bỏ những thứ này cải thiện sức hút của bò và nhiệt độ cao.Để đúc các cánh quạt tua-bin rất phức tạp.Một cách đơn giản, một cái khuôn đúc được tạo bằng các chất gốm xung quanh mô hình cái vòng cái.

Sau đó, mô hình sáp được lấy ra và khuôn đúc được đổ đầy kim loại nóng chảy.Các tụ điểm hướng dẫn (Ds) Các dẫn định hướng

Đã được ướp lạnh chất dẻoNăm mươi.Các ranh giới hạt được nối song với hướng làm đông trùng khớp với các trục stress chính của thành phần.Một cấu trúc cuối cùng được chế tạo thành các hạt cột với < nhanh! > hướng về hướng của tải áp dụng sau đó.Đâm cánh quạt quạt dự phòng < nhanh! > Hướng tương tự với hướng của áp suất tăng độ cố gắng của nhiệt độ mạnh mẽ so với các cánh quạt tua bình thường.

Ném pha dạng đơn (SX)

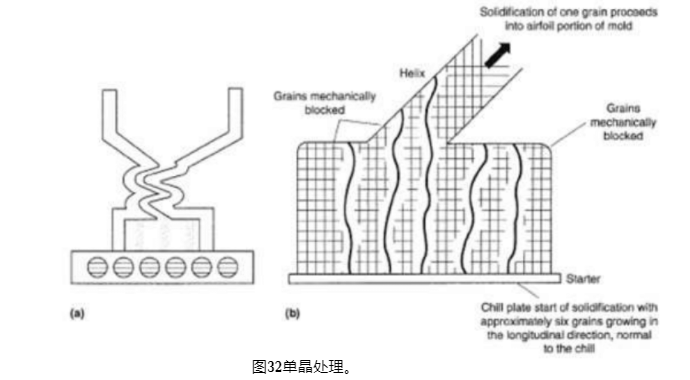

Quá trình được hiển thị trong hình thức 32.Việc đúc pha lê đơn được thực hiện dưới chân không dưới lớp vỏ gốm được hâm nóng.

Thiết lập pha lê dạng 32.

Dựa vào việc điều khiển các chất đông đúc trong các mảng mốc, sự tăng trưởng của tất cả các hạt có thể bị chặn lại và vì thế các ranh giới hạt bị loại bỏ.Mẫu mốc được làm tụ từ đáy.Vào lúc khai đông các hạt có cấu trúc cột thu vuông góc với chiều dốc nhiệt.Khi tới kênh trực thăng, tất cả các hạt cột thu trừ các hạt được ngăn không thể lớn lên.Ở cuối chiếc helix được sản xuất một pha lê duy nhất.Siêu nhân pha lê đơn có các tính chất cao nhiệt cao hơn của lớp "siêu nhân" do lỗi của các đường giáp ranh được gia tăng thành than như boron và zirconium.Thiếu các nguyên tố này làm tăng nhiệt độ tan chảy mới nhất của hợp kim siêu hợp kim và do đó các tính chất nhiệt độ cao được cải thiện.

Thêm vào đó, những viên kim loại có thể được điều trị nhiệt độ với nhiệt độ cao hơn trong phạm vi 1240 811112;1330 69; C. C ái nhiệt độ cao này

Nhiệt độ điều trị cho phép độ phân hủy tất cả g*180; và các lượng mưa tốt hơn sau khi lão hóa.
